| 類型 | 無心磨床 |
|---|---|
| 控制形成 | 人工 |
| 產品類型 | 全新 |
| 售后服務 | 質保一年 |
| 重量 | 1000kg |
| 主電機功率 | 4.0kw |
| 外形尺寸 | 1300*1000*1300mm |
| 加工精度 | 高精度 |
| 砂輪轉速 | 2800rpm |
| 最大磨削尺寸 | 1-60mm |
| 作用對象 | 通用 |
| 品牌 | 協利 |

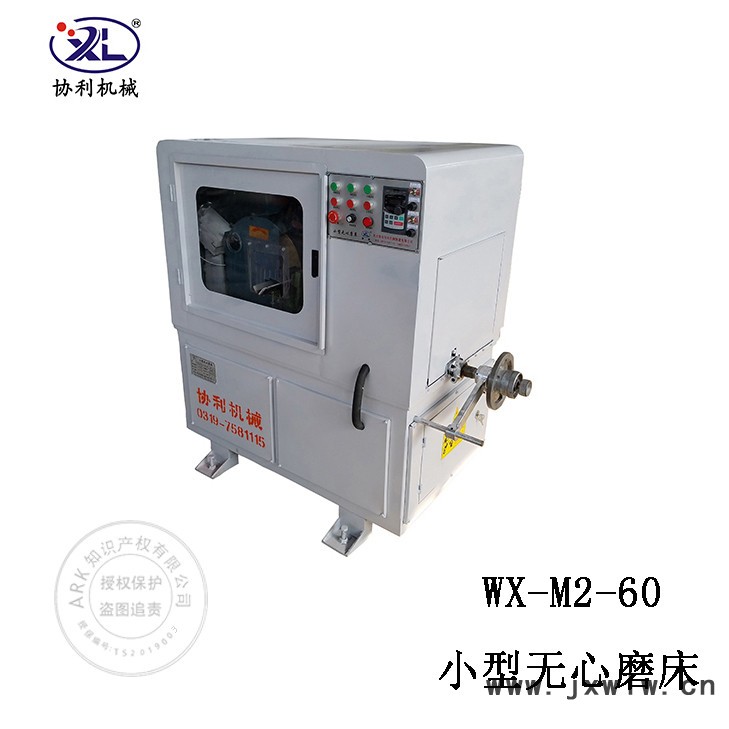

| 型號 | WX-M2-60 |
產品參數

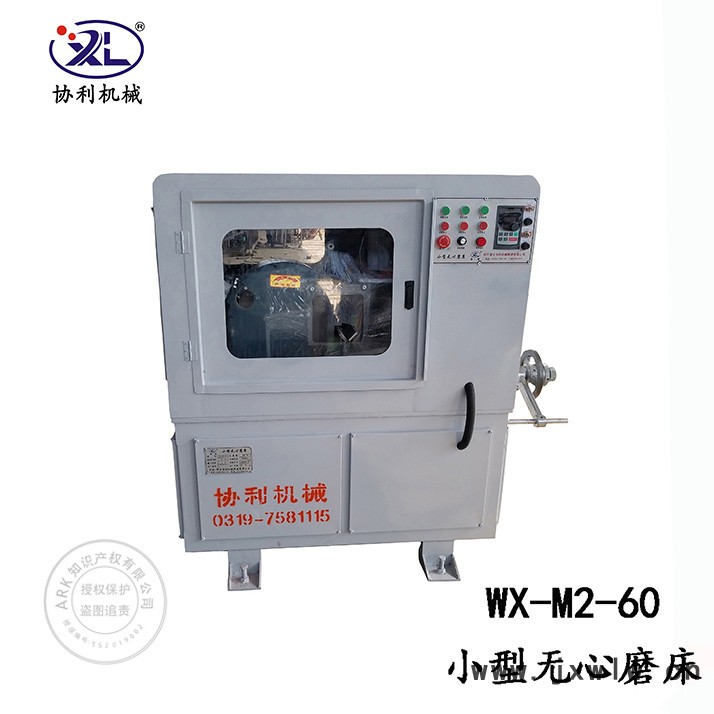

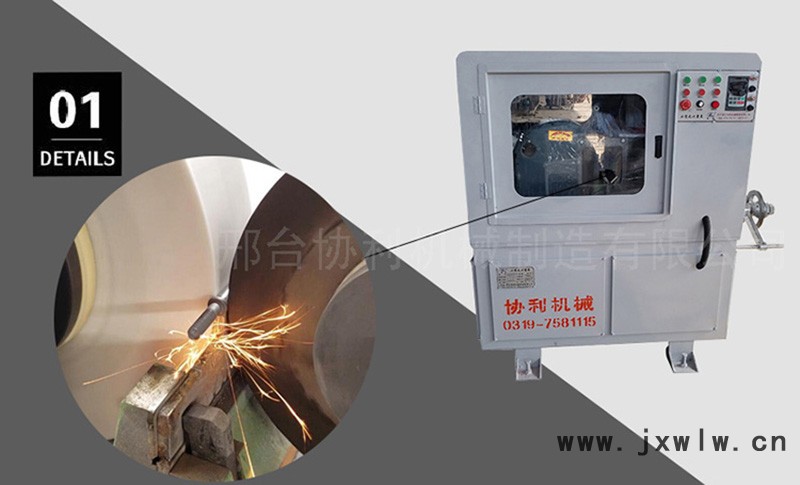

WX-M2-60機床特點：
◆砂輪導輪寬度125mm，切削量更大穩定性更好。
◆ 機床布局采用導輪架單面移動方式。
◆ 砂輪軸采用懸伸結構，更換砂輪方便。
◆ 導輪軸采用懸伸結構，更換導輪方便。
◆ 導輪采用變頻調速。
◆ 機床配備切入機構。
◆ 機床可配備長工件通磨托架。
◆ 機床可配備多種自動送料、裝卸料裝置。
主要用途及適用范圍：

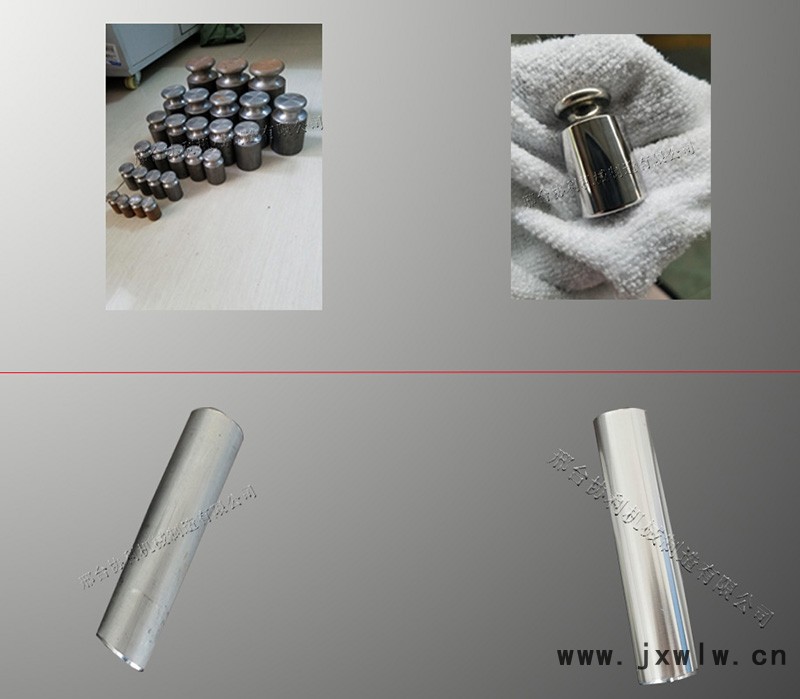

◆ 該機除裝砂輪磨削外，換上PVA拋光輪可對工件進行高亮濕拋。

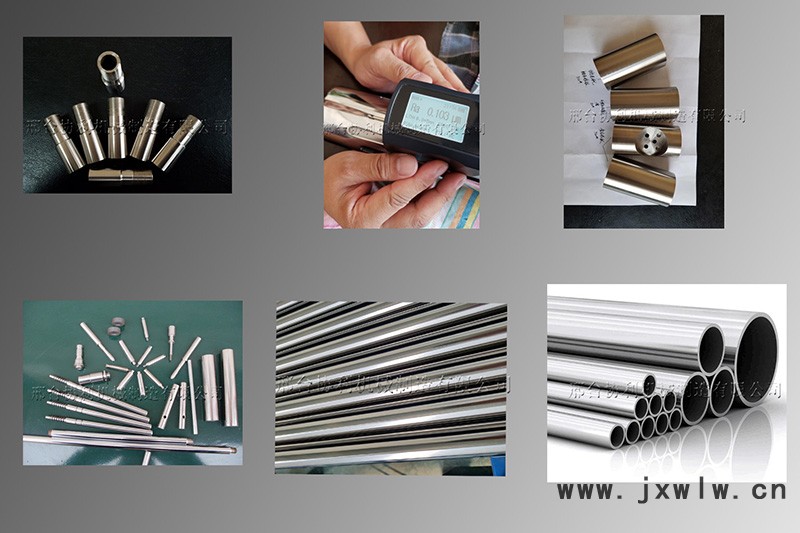

◆ 主要用來對各種圈類、軸 類零件的圓柱面進通磨。對各種階梯、錐形和圓柱形旋轉面進行半自動切入磨削。
WX-M2-60主要規格參數：
◆ 縱進給磨削
1、磨削工件直徑 0.8–60mm
2、磨削長度 5-1000mm
◆橫進給磨削
1、磨削工件直徑 1–60mm
2、磨削長度 5-125mm
◆磨削輪規格 P350*125*127
◆導輪規格 P250*125*75
◆磨削輪轉速 2000r/min
◆導輪轉速 無級45-240 r/min
◆導輪回轉角度
1、垂直面內 -2° -5°
2、水平面內 -10°-10°
◆標準試棒磨削精度（? 20 × 75）
1、圓度 2 μ m
2、圓柱度 3 μ m
3、粗糙度 Ra0.2 μ m
◆磨削進給量 進給刻度盤每格進給量0.002mm
◆冷卻泵流量 25L/min
◆電動機功率
1、磨削輪電動機 4.0kw
2、導輪電動機 0.6kw
3、冷卻泵電動機 0.09kw
◆機床引接電源 3相4線380V 50Hz
◆機床外形尺寸 1300*1000*1300mm
◆機床重量 約1000kg
