| 加工定制 | 否 |
|---|---|
| 測量精度 | 0.2% |
| 結構型式 | 4通道顯示 |
| 顯示方式 | 5位顯示 |
| 外形尺寸 | 160x80（mm） |
| 開孔尺寸 | 155x75（mm） |
| 品牌 | 啟力 |

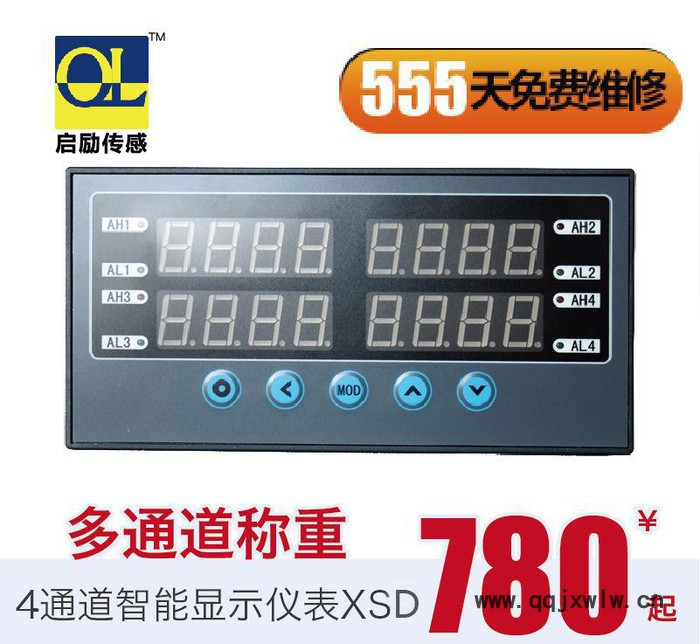

| 型號 | XSD多通道顯示儀表 |
| 名稱 | 內容 | 地址 | 取值范圍 | 說明 |
| AH | **報警點設定值 | 00H | -1999~9999 | 6.2 |
| AL | 第2報警點設定值 | 01H | -1999~9999 | 6.2 |
| AHH | 第3報警點設定值 | 02H | -1999~9999 | 6.2 |
| ALL | 第4報警點設定值 | 03H | -1999~9999 | 6.2 |
② 3、4通道儀表的報警設定
| 名稱 | 內容 | 地址 | 取值范圍 | 說明 |
| A1 | **報警點設定值 | 00H | -1999~9999 | 6.2 |
| HYA1 | **報警點靈敏度 | 08H | 0~8000 | 6.2 |
| HYA2 | 第2報警點靈敏度 | 09H | 0~8000 | 6.2 |
| HYA3 | 第3報警點靈敏度 | 0AH | 0~8000 | 6.2 |
| HYA4 | 第4報警點靈敏度 | 0BH | 0~8000 | 6.2 |
| HYA5 | 第5報警點靈敏度 | 0CH | 0~8000 | 6.2 |
| HYA6 | 第6報警點靈敏度 | 0DH | 0~8000 | 6.2 |
| HYA7 | 第7報警點靈敏度 | 0EH | 0~8000 | 6.2 |
| HYA8 | 第8報警點靈敏度 | 0FH | 0~8000 | 6.2 |

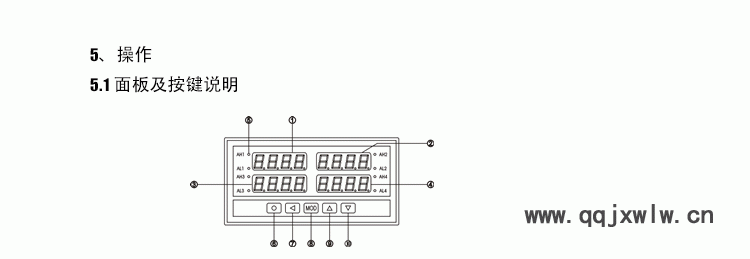

名 稱 | 說 明 | |
顯示窗 | ① 1通道測量值 顯示窗 | 參數數值Ÿ 顯示1通道測量Ÿ 在參數設置狀態下，顯示參數符 號 |
| ||
②、③、④ 2、3、4通道測量值顯 示窗 | Ÿ 顯示2、3、4通道測量值 | |
⑤ 指示燈 | Ÿ 各報警點的報警狀態指示 | |
