| 品牌 | 泰豐 |
|---|---|
| 加工定制 | 是 |
| 最大原料寬度 | 3-1350或1600 |
| 最大原料直徑 | 300 |
| 最大收卷直徑 | 1350 |
| 分切速度 | 100 |
| 收卷軸 | 分張力氣脹軸 |
| 總功率 | 6.5 |
| 外形尺寸 | 3000x1300x1500 |
| 重量 | 800 |

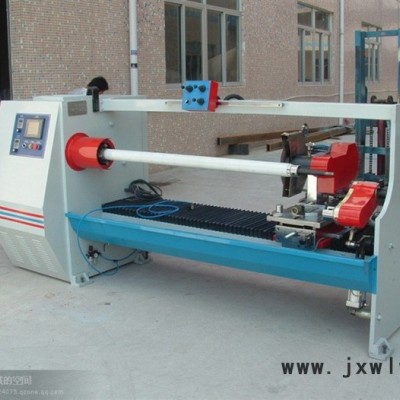

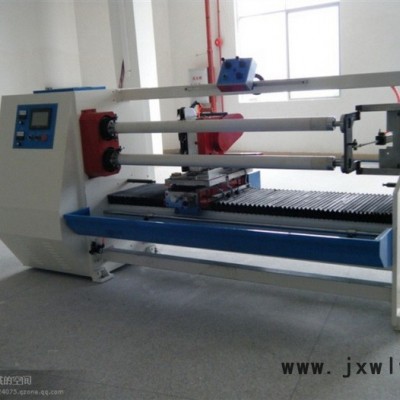

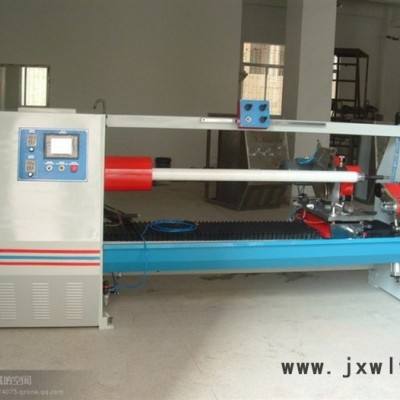

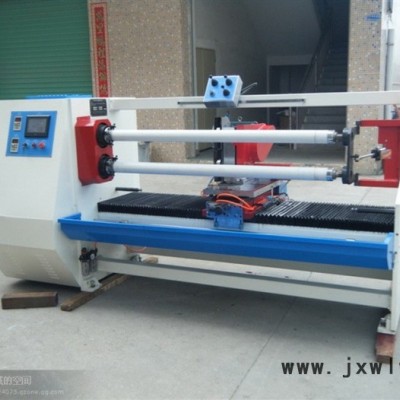

本公司供應泰豐分切機QJ710A、QJ701M、半自動QJ702A，全自動分條機FQ650、FQ300、FQ1300、FQ1600可分切各種大小規格的材質。質量保證，歡迎咨詢洽談。
一、 用途：適用3M、Tesa、日東及國產各品牌膠粘帶,EVA、瑪拉膠帶、醋酸布、補強膠帶、導電布、銅箔、鋁箔等材料的裁切。普通類PVC、OPP、美紋紙，雙面膠、塑膠膜、保護膜等之裁切。
二、 特點：
1、 簡易型操作控制面板：本機各部控制，集中面板操作。
2、 面板主要功能：
A、 工件及切刀轉速LED顯示。
B、 所有參數電腦觸摸屏顯示及操作。
C、 移位速度可調，進刀速度可調，主軸，圓刀無極調速。
D、 夾頭壓力調整。
E、 單支裁切計數，裁刀總數累計。
F、 裁切寬度任意設定：可不停機同時設置、裁切10種寬度尺寸，10種轉角角度，全自動變換，無需人工操作。
3、 矽溶液冷卻系統：避免切刀沾膠，確保切管作業順暢。
4、 切管穩定性高：切刀采用液壓站控制，切管壓力可調整適合各種不同材質。
5、 切刀：壽命長刀頭可調整。切刀、主軸可正逆轉，方便正反封口位置。
6、 寬度行程以高精度伺服馬達驅動，配合精密滾珠絲桿及直線導軌，切刀行程順暢，定位精確。
三、 本機使用范圍：
最大切卷長度 | 3-1300MM或1600mm |
最大切卷直徑 | 300MM |
裁切速度 | 35CUT/MIN |
紙管內徑 | 3” |
主機馬達 | 5HP |
圓刀馬達 | 3HP |
最大裝刀直徑 | 14`` |
主軸轉速 | 0-1200RPM |
圓刀轉速 | 0-900RPM |
裁切精度 | ±0.1MM |
額定輸入功率 | 380VAC，50HZ，6.5KW |
四、 主機配備：
名稱 | 規格 | 數量 | 品牌 |
主軸馬達 | AC.380V* 5HP*4P | 1臺 | “zhongshai”電機 |
主軸變頻調速器 | AC.380V* 5HP | 1臺 | 臺灣“東元” |
圓刀馬達 | AC.380*2HP*6P | 1臺 | “zhongshai”電機 |
圓刀變頻調速器 | AC.380 2HP | 1臺 | 臺灣“東元” |
移位伺服系統 | 1HP | 1套 | 臺灣“東元” |
轉角步進系統 | 693 | 1套 | “雷賽” |
可編程控制器 | FX1N-40MT-001 | 1臺 | “三菱” |
人機介面 | 5.7寸寬屏 | 1臺 | “XINJIE” |
直線導軌 | HGW25CA2000 | 2套 | “HIWIN” |
HGW25CA600 | 2套 | “HIWIN” | |
精密滾珠絲桿 | R32-10B2-PFSIE1-1700-1890-0.005 | 1套 | “HIWIN” |
R16-05B2-PFSIE1-326-370-0.005 | 1套 | “HIWIN” | |
進刀油壓站 | 1HP | 1臺 | “UNSING” |
進刀緩沖控制器 | PO-02G | 1臺 | “UNSING” |
冷卻系統 | 自動噴霧式給水 | 1組 |
|
切割圓刀 | 12寸高速鋼刀 | 1片 |
|
切割軸 | 3”*1585mm | 1支 |
|
切割軸套PE管 | ￠68*75.5*1560mm | 1支 | 備品 |
切割軸尾部支架 | 氣壓式自動頂針 | 1套 |
|
日常保養工具 |
| 1套 |
|
操作手冊 |
| 1本 |
|
本配置表若有變動，恕不另行通知，按實際生產產品為準。
