產品價格￥1000.00元/臺
產品品牌魯通
最小起訂≥1 臺
供貨總量20 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數904
企業旺鋪http://www.trgn.cn/index.php?homepage=tl5566
更新日期2021-11-28 05:57
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
魯通 |
所在地： |
山東 泰安市 |
起訂： |
≥1 臺 |
供貨總量： |
20 臺 |
有效期至： |
長期有效 |
產地： |
山東 |
額定功率： |
40W |
| 產地 | 山東 |
|---|---|
| 額定功率 | 40W |
| 類型 | 螺旋錐減速機 |
| 噪聲 | 15db |
| 安裝形式 | 輸送帶式 |
| 布局形式 | 同進軸式 |
| 品牌 | 魯通 |
| 型號 | CWNS |
| 加工定制 | 是 |
| 載荷狀態 | 均勻載荷 |
聯系人：唐經理 聯系電話：13581144625
一、概述

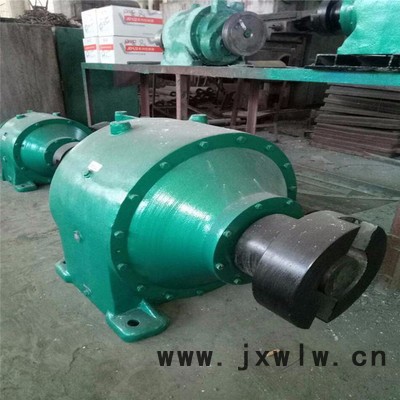

該產品具有結構新穎、安裝緊湊、體積小、重量輕、效率高、噪聲低、壽命長、使用范圍廣等特點，是1~40T/h鍋爐鏈條爐排驅動裝置的更新?lián)Q代產品。
1、型號說明
W T無極調速箱
2、產品結構設計特點
該產品結構設計具有如下特點
（1）本產品采用了漸開線齒輪行星傳動（即NGWN結構），減少齒面負荷，延長齒輪使用壽命，功率分流并具有浮動均載機構等特點。
（2）采用電磁調速電機和控制器（還可根據需求配用變頻調速電機及變頻器等），可獲得平滑無級調速，調速范圍廣，更能適應不同負荷下的爐排運行速度。
（3）傳動精度高，性能可靠，質量穩定，使用方便，易維修。
（4）體積小，效率高，噪音小于75分貝。密封性好，并裝有過載保險系統。
（5）采用十字滑塊聯軸器，具有安裝找正容易等特點。
二、主要規格及技術參數
| 型號 | 總傳 動比 | 輸出軸轉速 （r/min） | 輸出 扭矩 (N.m) | 電 磁 調 速 電 機 | 中心高 （mm） | 配用 鍋爐 （T/h） | 整機重量 （kg） | ||
| 型 號 | 功率 (kw) | 轉速 (r/min) | |||||||
| WT4A | 5196.3 | 0.02406~0.2367 | 5000 | YCT90-4B | 0.37 | 125-1250無級電機最佳轉速500-1200 | 190 | 2 | 175 |
| WT4A | 5196.3 | 0.02406~0.2367 | 5000 | YCT112-4A | 0.55 | 190 | 4 | 175 | |
| WT4 | 4882.8 | 0.0256~0.256 | 5000 | YCT112-4A | 0.55 | 240 | 4 | 315 | |
| WT6 | 4993.6 | 0.02503~0.2503 | 7000 | YCT112-4B | 0.75 | 280 | 6 | 450 | |
| WT10 | 4971.17 | 0.02514~0.2514 | 10000 | YCT132-4A | 1.1 | 315 | 10 | 620 | |
| WT20 | 5011.13 | 0.0249~0.249 | 20000 | YCT132-4B | 1.5 | 365 | 20 | 850 | |
| WT30 | 4909 | 0.0254~0.254 | 30000 | YCT160-4A | 2.2 | 441 | 30 | 1295 | |
| WT40 | 8029 | 0.01557~0.1557 | 45000 | YCT160-4B | 3 | 470 | 40 | 1600 | |
三、結構與傳動
（一）結構特征
WT型無級調速箱采用皮帶傳動及齒輪傳動，主要有調速電機、皮帶傳動裝置、底座、減速機構等部分組成。
機殼由箱體、左蓋、右蓋三部分組成。軸端由滾動軸承支承。主要零件材料采用40Cr，齒輪齒面高頻淬火，皮帶輪裝有保險箱，起到過載保護作用，通過調速電機無級調速。
（二）工作原理
傳動系統見圖一所示，前部由皮帶輪傳動及Z1、Z2、Z3、Z4組成的二級平行軸傳動，后部為NG-WN結構，行星齒輪傳動。裝修方便，效率高、噪音
