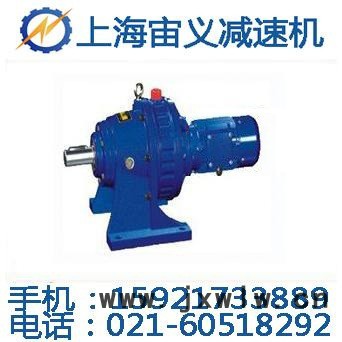

XWD2減速機  XWD2擺線針輪減速機廠家
上海宙義機械設備有限公司

聯系人:王經理  電*話*:021-【61522.969】 手，*機，*：【135，-2424-，6392】q：2536368564

機型號:
按傳動比分為:一級、二級、三級。
一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。
兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。
按結構型式分為：臥式、立式、雙軸型、直聯型四種。
@傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。
2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大
3、安裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入
4、輸入方式：直聯電機、實心軸、法蘭式輸入。
5、平均效率：一級90%、二級88%。
6.減速比：一級9~87、二級99~5133。

擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）
說明：
 1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。
 2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。
 3.臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時**大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油
XB擺線減速機臥式型號
XWD1減速機、XWD2減速機、XWD3減速機、XWD4減速機、XWD5減速機、XWD6減速機、XWD7減速機、XWD8減速機、XWD9減速機、XWD10減速機、XWD11減速機
BWD10減速機、BWD11減速機、BWD12減速機、BWD13減速機、BWD14減速機、BWD15減速機、BWD16減速機、BWD17減速機、BWD18減速機

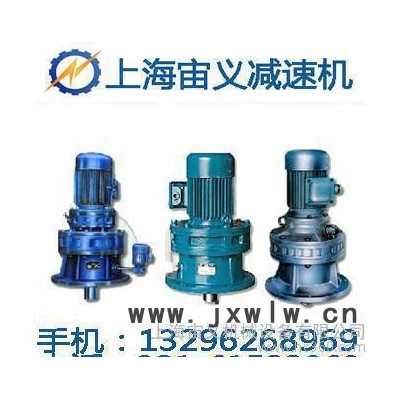

XB擺線減速機立式型號
XLD1減速機、XLD2減速機、XLD3減速機、XLD4減速機、XLD5減速機、XLD6減速機、XLD7減速機、XLD8減速機、XLD9減速機、XLD10減速機、XLD11減速機
BLD10減速機、BLD11減速機、BLD12減速機、BLD13減速機、BLD14減速機、BLD15減速機、BLD16減速機、BLD17減速機、 BLD18減速機

XB雙級擺線減速機臥式型號
XWED31減速機、XWED42減速機、XWED53減速機、XWED63減速機、XWED74減速機、XWED84減速機、XWED95減速機、XWED106減速機、XWED117減速機
BWED110A減速機、BWED120A減速機、BWED131減速機、BWED141減速機、BWD142A減速機、BWED152減速機、BWED153減速機、BWED163減速機、BWED174減速機、BWED184減速機
XB雙級擺線減速機立式型號
XLED31減速機、XLED42減速機、XLED53減速機、XLED63減速機、XLED74減速機、XLED84減速機、XLED95減速機、XLED106減速機、XLED117減速機
BLED110A減速機、BLED120A減速機、BLED131減速機、BLED141減速機、XLED142A減速機、BLED152減速機、BLED153減速機、BLED163減速機、BLED174減速機、BLED184減速機

XB擺線減速機臥式型號
XWY1減速機、XWY2減速機、XWY3減速機、XWY4減速機、XWY5減速機、XWY6減速機、XWY7減速機、XWY8減速機、XWY9減速機、  XWY10減速機、XWY11 減速機
BWY10減速機、BWY11減速機、BWY12減速機、BWY13減速機、BWY14減速機、BWY15減速機、BWY16減速機、BWY17減速機、BWY18 減速機
XB擺線減速機立式型號
XLY1減速機、XLY2減速機、XLY3減速機、XLY4減速機、XLY5減速機、XLY6減速機、XLD7減速機、XLY8減速機、XLY9減速機、  XLY10減速機、XLY11 減速機
BLY10減速機、BLY11減速機、BLY12減速機、BLY13減速機、BLY14減速機、BLY15減速機、BLY16減速機、BLY17減速機、 BLY18 減速機
XB雙級擺線減速機臥式型號
XWEY31減速機、XWEY42減速機、XWEY53減速機、XWEY63減速機、XWEY74減速機、XWEY84減速機、XWEY95減速機、XWEY106減速機、XWEY117 減速機
BWEY110A減速機、BWEY120A減速機、BWEY131減速機、BWEY141減速機、BWY142A減速機、BWEY152減速機、BWEY153減速機、BWEY163減速機、BWEY174減速機、BWEY184 減速機
XB雙級擺線減速機立式型號
XLEY31減速機、XLEY42減速機、XLEY53減速機、XLEY63減速機、XLEY74減速機、XLEY84減速機、XLEY95減速機、XLEY106減速機、XLEY117 減速機
BLEY110A減速機、BLEY120A減速機、BLEY131減速機、BLEY141減速機、XLEY142A減速機、BLEY152減速機、BLEY153減速機、BLEY163減速機、BLEY174減速機、BLEY184減速機

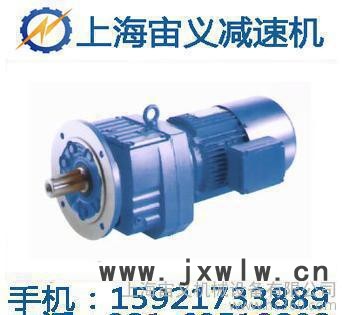

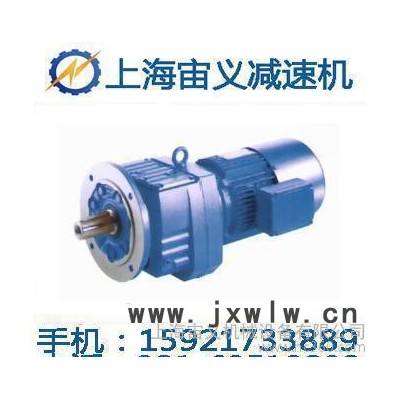

主要產品有：（R、K、F、S）系列硬齒面齒輪減速機，H、B型斜齒-錐齒齒輪箱，G系列封閉式齒輪減速電機，T系列螺旋錐齒輪轉向箱；MB系列無級變速機；（RV、WP）系列蝸輪蝸桿減速機；（X、WB）系列擺線針輪減速機四大部分（包括：減速機(減速器)，變速機，變頻電機，調速電機，起重電機，硬齒面齒輪＆斜齒輪減速機，RV方型箱減速機（蝸輪減速機），鋁合金減速電機，微型擺線，硬齒面螺旋傘齒輪減速機），十幾個系列近萬余種速比。公司檢測設備齊全，精度達GB／T10095標準5-6級，保證了產品的高強度和低噪音、及經久耐用，公司宗旨****”。
XB擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的**設備。小型減速機價格
性能特點：


1、XB擺線針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
2、擺線減速機減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。
3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損極小，所以經久耐用。 小型減速機價格
4、結構緊湊，體積?。号c同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。
技術參數：
功 率：0.37KW～55KW
轉 矩：150N·m～20000N·m
傳動比：單級：9-87 雙級：121-7569 三級：2057-658503

  減速機-減速機主要用途適用于：乳品機械，冶金機械，減速器，減速機，制藥機械，包裝機械，化工機械，印染機械，塑料包裝機械，塑料機械，塑膠機械，建筑機械，電纜設備，石油機械，輪土機械，運輸設備，造紙機械，食品包裝機械，食品機械，齒輪減速機等機械設備領域中。

    公司一直致力于開發、生產高效、節能、環保型傳動系列產品，具有一支高素質的技術開發、科技管理和技工隊伍。先進的技術和可靠的質量保證使臣功產品成為國內外廣大用戶的**品牌，被廣泛用在乳品機械，冶金機械，減速器，減速機，制藥機械，包裝機械，化工機械，印染機械，塑料包裝機械，塑料機械，塑膠機械，建筑機械，電纜設備，石油機械，輪土機械，運輸設備，造紙機械，食品包裝機械，食品機械，齒輪減速機等機械設備領域中。
    我們將本著“品質求精，服務誠信”的經營理念，以客戶的需求為導向，將“臣功”牌減速機產品的應用與周到的服務融為一體，誠信協作，努力為客戶提供滿意的售后服務和專業的傳動產品解決方案。

XLD4減速機
減速機型號是XLD4[1]，屬于擺線針輪減速機一種,。
可選擇速比
9,11,17，23，29,35,43,59,71,87
可接電機功率有
0.55kw,0.75kw,1.1kw，1.5kw，2.2kw，3kw，4kw，5.5kw
安裝方式
可底腳、法蘭安裝可配各類電機或雙軸型
詳細內容
1、結構原理：行星傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。
??2、特點：速比高,采用行星傳動原理體積小，無 軸向力。
??3、安裝型式和輸出方式：底座式、法蘭式、立式擺線針輪減速機[1]、實心 軸輸出。
??4、輸入方式：直聯電機、實心軸、法蘭式輸入。
??5、減速比：一級9~87、二級99~5133。
??6、平均效率：一級90%、二級88%
