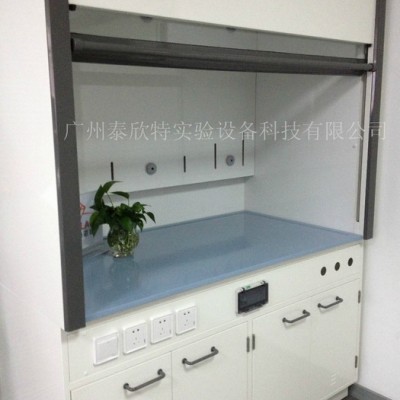

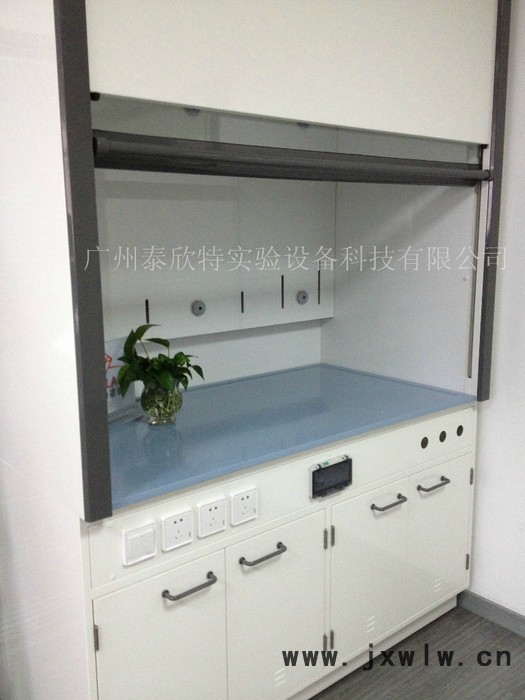

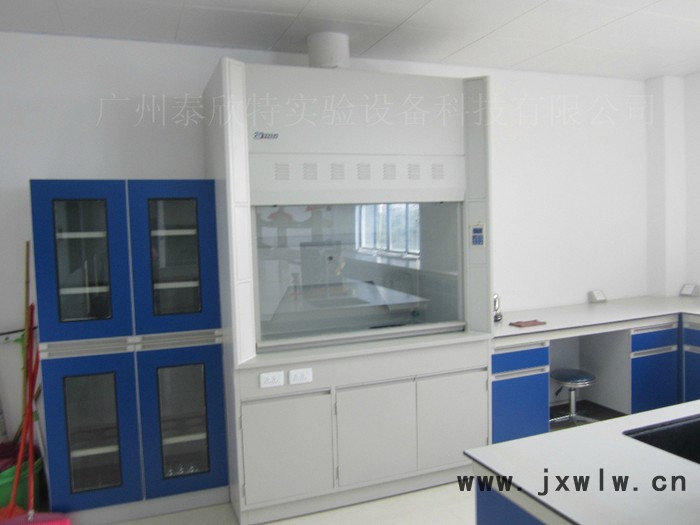

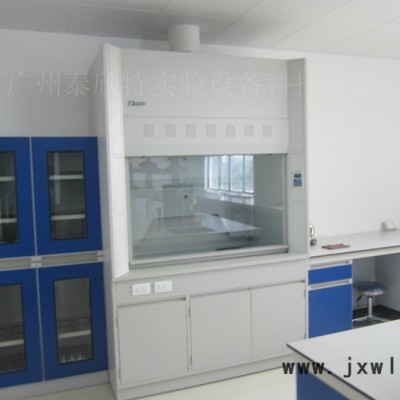

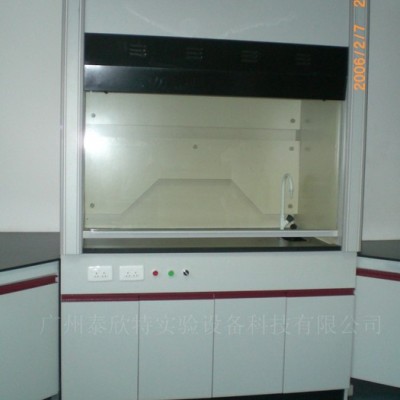

全鋼通風柜材質說明

1.外殼說明：      外殼采用1.0mm（國標）冷軋鋼板壓制成型,酸洗磷化,表面噴涂75um厚環氧樹脂粉體.

2.內殼說明：      采用5mm灰色，耐酸堿有機溶劑之實驗室專用抗蝕材質。

3.操作臺面說明：  不包含操作臺面，可根據客戶要求配置。.

4.日光燈說明：    采用30W日光燈1支，燈座采用SUS不銹鋼制品，并設有5mm毛玻璃,

5.把手說明：      采用SUSㄇ字型不銹鋼亞光把手.

6.電氣操作板說明：電氣操作銘板采SUS制品。

7.導流板說明：    采5mm灰色，耐酸堿有機溶劑之實驗室專用抗蝕材質.

8.電源說明：      采用實驗室專用電源插座，帶防濺蓋.

9.窗口說明：      窗口采用5mm安全玻璃，并采無段平衡裝置.

10.風速及噪音說明：0.5m/sec.以上，60-70分貝以下.

11.化驗水槽說明：不包含水槽，可根據客戶要求配置。

12.化驗龍頭說明：不包含化驗龍頭，可根據客戶要求配置。

13.固定架說明：  馬達固定架采用鐵架.

14.調整腳說明：  采用直徑9mm鍍鋅螺桿，下襯防水墊.

15.集氣罩說明：  采用PP材質.

16.配電箱說明：  符合220V及380V供電要求，有漏電保護裝置.

17.風機說明：      采用實驗室專用軸流式風機，PP風管

通風柜技術性能、材料使用標準

通風柜在《中國標協推行標準》中屬D類產品部分，又稱儀器設備類。也是實驗室基礎配套裝備中處于**或稱首要的配套裝備。它直接涉及到實驗人員的安全、健康及科研成果測試技術鑒定結論等主要裝備之一。

通風柜在實驗室中的作用
通風柜是針對特殊實驗要求而設計的具有一定安全性能和多功能的實驗裝備；
其主要作用：
一、對有毒有害氣體控制在通風柜內操作，強制把有毒有害氣體排出室外，防止和控制有害氣體造成對人體的危害；
二、將實驗過程中產生的有毒、有害氣體控制在操作的范圍內，使其不擴散并能夠按所設計的導流系統有效地排出；
三、通過通風柜特有的排風系統設計將有毒、有害氣體輸出到遠距離的安全指定位置，并還可通過凈化處理系統，確保環境不受污染；
四、防止實驗中所用的明火實驗造成對人體及財物的損害。

通風柜主要功能：
1、通風柜排、補風系統
1-1、排風系統
由風機、管道及風量調節閥以及安裝中所配備的連接組合附件組合成排風系統，將實驗過程中產生的有毒氣體排出，達到保護功能。
1-2、自然補風系統
通風柜工作時，隨著排風系統的工作，室內部分空氣同時被抽出，導致室內產生負壓，因此采用室外的輔助空氣進行補償，以保證室內空氣維持在正常標準，進行能量調節。
二、導流系統
通風柜導流系統是通過排風機把廢氣按指定的區域?qū)С鍪彝?，?dǎo)流系統是由導流板、導流流速區、導流出口來完成的。
三、玻璃門操作窗
通風柜玻璃門操作窗根據實驗操作要求可垂直升降、左右滑動，實驗操作者可通過透明的玻璃安全監測窗口，觀察到柜內的實驗情況，以保證實驗的準確和操作人員的安全；
四、電控系統功能面板
電控系統功能面板設計在通風柜的側立柱上，設有風機激活停止按鈕、風速顯示按鈕、電動風閥開關按鈕、照明按鈕，同時在下箱體前面板上設有插座及超載保護開關，當電流超負荷或線路短路時超載保護開關自行切斷，當風速過低時，風速顯示按鈕出現紅色警示。
五、通風柜基箱
箱體內存放化學藥品或?qū)嶒炛兴玫钠渌噭┖退幤?，也可為酸堿功能柜和易燃柜專用配套設計，并通過箱體后板及門面板的特殊設計，使箱體內部因藥品揮發出來的有害氣體在氣體輸出系統的作用下同時排出。
技術參數
1）面風速： 0.3 ～0.5M/S；
2）操作門開啟高度：0 ～ 750mm；
3）照明：20w*2日光燈；
4）電壓：220V、380V；
5）噪音：52 ~ 62db；

1、鋼制通風柜
涂裝：表層涂裝材料為環氧樹脂粉沫，美國技術，中國·上海生產“杜邦產品”。
涂裝設備引進德國技術臺灣制造的超聲波自動噴裝生產線。長度108米，掛件鏈
周長500米，10分鐘周轉一圈，可完成1000件高品質噴件。**高效、品質可
靠，技術穩定，防腐性能極強。

材料使用標準（鋼制通風柜）
1、通風柜上箱

上箱側板、后板、前飾板全部采用1.0mm**冷軋鋼板加工制作，金屬表面環氧樹脂粉末噴涂。
導流板、內襯板采用專用防火阻燃、防腐材料；
頂  板：采用采用專用防火阻燃、防腐材料加工制作；
玻璃操作門：采用鋁型材組合框架，視窗采用5mm鋼化玻璃；
傳  動：滑輪組采用多個滑輪組組合設計，滑輪為尼龍材料，支架為金屬材料。
2、通風柜基箱
2-1、基箱：為落地鋼木組合，基箱框架采用1.0mm厚**冷軋板加工制作。金屬經表面處理后環氧樹脂靜電粉沫噴涂。箱體內粘貼防腐蝕PP材料，可存放各種酸堿物品。
2-2、門面板：采用1.0mm厚的**冷軋鋼板加工制作，內外板夾層內填充緩沖、吸音材料，表面環氧樹脂靜電粉沫噴涂，并設置腐蝕藥品標志。
2-3、拉 手：采用鋁合金專用內凹拉手，表面磨砂，兩端配置塑膠堵蓋。
2-4、合 頁：采用基箱外設計PP材料酸液柜專用合頁；
2-5、地?腳：地腳采用不銹鋼螺絲、尼龍罩蓋、橡膠底座組合結構,調節高度0-30mm。

3、臺面
3-1、臺面采用25mm環氧樹脂板加工制作。（化學性能、物理性能見檢測報告）

4、附屬配件
4-1、實驗室專用插座材料為防火耐高溫PC材料，具有防塵、防濺、具有自動閉合功能的防護蓋。（專業廠制造，已報****）
規格：外型尺寸60×60mm，10A、13A、16A。
4-2、斷電保護裝置
材料為防火耐高溫PC材料。
4-3、供、排水
4-3-1、供水管
A、環保鋁塑管材料，連接件緊固件為專用銅制材料，規格為1/2〞。
B、紫銅管材料，管徑為φ15mm，連接緊固件為專用銅制材料，規格為1/2〞。
4-3-2、排水管
PVC標準管材，管徑為φ50mm，配置PP材料返水斗；
4-4、操作門配重材料采用金屬材料加工制作。
4-5、滑輪組采用多個滑輪組組合設計，滑輪為尼龍材料，支架為金屬材料。
4-6、水嘴采用鑄銅材料，遙控水閥。
4-7、水斗材料為PP材料。
4-8、日光燈：密封、防塵、防爆，配20W*2支日光燈管（專用）；

5、通風系統（選用配件）
5-1、電動風閥：采用玻璃鋼、PVC材料制作，可在0~90°角度之間任意調節；
5-2、風機：采用玻璃鋼、PVC 、PP材料；
5-3、彎頭、三通、管路等附件材料采用玻璃鋼、PVC制作；

用戶說明
