汽車發動機散熱器水壓疲勞試驗機

一、產品簡介

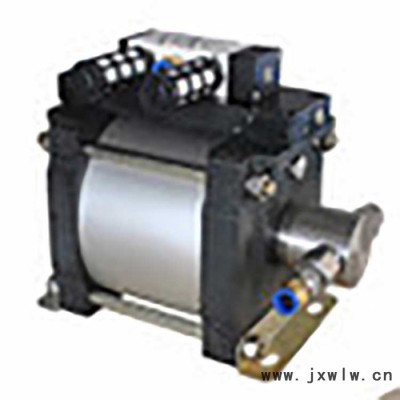

        汽車發動機散熱器水壓疲勞試驗機試驗壓力0-30Mpa，采用SUP增壓泵作為輸出壓力源，升壓穩，保壓時間長，可存儲**20萬次循環的脈沖壓力波形，實時顯示脈沖壓力波形(設定波形和實際波形)、壓力值、循環次數、流體溫度、環境溫度等參數。主要用于汽車發動機散熱器、冷凝器、蒸發器、加熱器、油冷器等的疲勞試驗。采用計算機控制，其控制系統采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合PLC 監控，采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。

二、主要系統構成

溫度控制裝置：保溫箱、溫度傳感器、加熱器、控制儀表。

軟件異常處理裝置：包括壓力、數據采集。

脈沖發生裝置：脈沖泵、注水泵、調壓閥、液壓站、比例閥、管路。

數據采集控制裝置：計算機、采集軟件、壓力傳感器、數據采集卡。

三、汽車發動機散熱器水壓疲勞試驗機特點

1. 所有承壓零件都采用國際知名品的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。

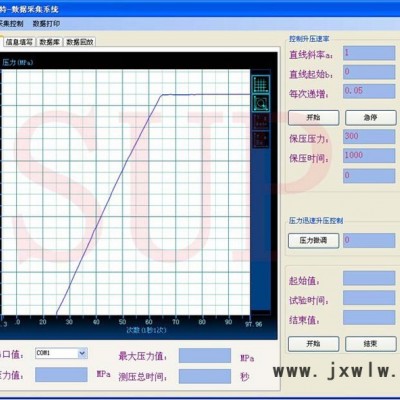

2. 可以計算機控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告。

3. 采用伺服控制技術,可以**控制壓力.

4. 拆卸被試管路后的泄漏介質自動回收；

5. 可進行各種異常狀況的處理，包括溫度，壓力，電等異常情況。

6. 內部采用保溫層，可以控制環境溫度與液體溫度。

7. 計算機數據采集處理，打印輸出環境溫度、脈沖次數和脈沖壓力波形；

8. 設備設有過壓報警功能，試驗回路中的壓力發生突變時，設備自動報警，其超過安全范圍時，設備自動停機。

9. 回路中設有過濾裝置，在過濾器的兩端裝有壓差發訊報警器。

10. 試驗時外部可以觀察試樣試驗情況，觀察窗設有保護裝置；

11. 試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可打印實驗壓力曲線；

12. 實驗數據可回訪，可以按照實驗時間、實驗次數等查詢實驗結果。

四、汽車發動機散熱器水壓疲勞試驗機技術參數
