轉速	49r/min
生產能力	600
混合時間	8-10
功率	11
結構形式	U型
適用物料	干粉或者顆粒
工作方式	對流混合
動力類型	電動
物料類型	干粉或者顆粒
最大裝料量	600L
布局形式	U型
應用領域	食品、化工、生物、建材
整機重量	1200kg
卸料方式	氣動翻版閥
外形尺寸(長×寬×高)	3140*980*1400
品牌	上海升立機械
型號	LHY-1

1.靈活的選材方案
混合機可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及其它材質的鋼材定制，并且不同材質也可以結合使用；
設備選材時區分：與物料接觸部分以及非與物料接觸部分；
混合機內部還可以針對性增加如防腐、防粘結、隔離、耐磨等功能性的涂層或保護層；
不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式，并可分別應用于不同的使用部位；



2.可靠的驅動配置
混合機根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機選擇有：普通電機、防暴電機、變頻電機、高效節能電機、高防護等級電機、以及異電壓下的電機；
常用的減速機：R、K、F系列齒輪減速機、擺線針輪減速機、通用型齒輪減速箱、行星齒輪減速器；
常用的連接方式：直聯式、皮帶輪連接、液力耦合器連接。

3.高效的攪拌裝置
混合機根據不同的物料性質可配置不同的攪拌器；
常規的物料混合分：不同粉料相互混合、同種物料批次混合、粉料添加少量液體混合、液體添加粉料攪拌至漿料、漿料增稠或稀釋、顆粒料與粉料混合、顆粒料與顆粒料混合、團塊料破碎混合、冷卻或升溫混合等。

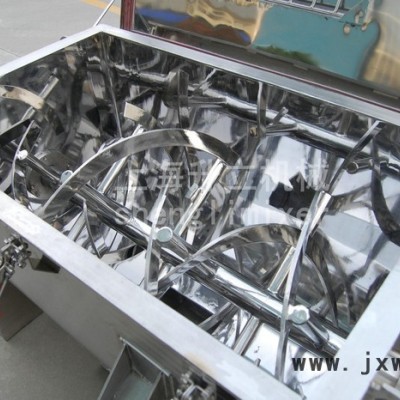

臥式混合機改裝的攪拌器可分：內外雙螺旋式、槳葉螺帶式、內外斷螺帶式、剃刀式等。

4.優異的放料裝置
臥式螺帶混合機常規配置氣動曲面翻板閥，當閥門關閉時，閥門的曲面翻板完全貼合筒體弧面，在攪拌過程中，沒有多余的攪拌死角，使混合物料更加均勻。
閥門的驅動可區別為手動、氣動、電動三種。
供參考的閥門還有粉體球面閥、滾筒閥、梅花錯位閥、粉體蝴蝶閥、旋轉喂料閥等。

5.多樣的開口方式
混合機的筒蓋上可設置不同形式的開口，滿足不同的工況下使用。依照開口作用可設置人孔、清理門、投料口、排氣口、
除塵口等，開口形式有法蘭式標準開口、快開式帶蓋門口。
混合機可設置成筒蓋全開式，便于清理設備內部。

6.強大的輔助組件
混合機可加裝多種組件使用，常用的有盤管蒸汽夾套、蜂窩式耐壓夾套、循環介質夾套、在線取樣閥、高速飛刀、磁選機、溫度探測、稱重系統、除塵凈化等組件。
混合機的夾套依照不同的熱源介質采用不同形式的夾套，可升溫可冷卻，最高溫度在250攝氏度內。
添加少量液體時，需配置噴液噴霧裝置，更有利于液體均勻的分散混合于主料內。
噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。

7.嚴密的動軸密封
混合機常用3種密封模式：填料密封、組合式氣密封、機械密封；
用以解決顆粒、粉末、微米級粉末、液體、漿料狀態的主軸密封。

1.

2.

3.

4.

選型方式:

1、確定每批次混合的物料體積，范圍在0.1-20立方米，選取相應規格的設備。
2、選取設備制作材質，材質分：與物料接觸部分、不與物料接觸部分，設備其它部件保持原有材質。
     (材質依據物料性質、工況要求、衛生級別等因素決定，常規有碳鋼、304/316L/321不銹鋼)
     (材質選定后依據要求確定表面處理要求)
3、根據物料的比重、流動性等性質，以及啟動標準來確定配置的驅動能力。
     (啟動標準分：重載啟動、空載啟動)
4、依據實際工藝情況，增加輔助功能組件，如噴液、加熱/冷卻、等。
5、設計設備的開口要求，如加料口、清理口、排氣孔等。
6、選擇出料模式以及驅動方式，分手動、氣動、電動。

重要提示：設備的選型是比較重要的環節，應盡可能提供物料的詳細信息，以及工藝安排，以便我公司專業人員為您提供優質的技術服務。

產業化簡易生產流程示意


配置1：使用噸袋原料，行車吊裝，結合除塵器直接進行投料；
配置2：架設多層平臺，人工拆袋投料，混合出料后采用噸帶包裝機；
配置3：最簡易使用混合設備，直接投料直接放料，配置叉車裝卸料；



配置1：使用人工投料平臺，物料混合后螺旋提升入成品倉，下接包裝設備；
配置2：采用真空上料方式，地面投料，混合出料后采用噸帶包裝機；
配置3：多級真空上料輸送，混合儲存后，再進行包裝；



配置1：多層操作臺設計，貨梯送料，投料、倉儲、混合、儲存、包裝，一體塔式結構；
配置2：采用斗式提升機送料，進混合、倉儲、包裝；
配置3：真空上料機投料、混合、倉儲、包裝，上下一體結構；
配置4：人工投料、混合、倉儲、包裝，上下一體結構；
