一、烤箱型號：非標定做(ZC-KX033)

內部尺寸：高1500MM×寬1400MM×深800MM

電  壓：380V三相4線 /220V兩項3線

加熱功率：24KW 運風功率：0.75KW 總功率：24.75KW
控制方式：到達所需溫度開始計時或開機計時。
二、溫控系統：

         1、溫度范圍：常溫+5—250℃（可任意設定所需溫度,升溫至200度須10分鐘左右）
         2、溫度控制器：采用臺灣品牌RKC 700型溫度控制器，PID做數字顯示設定，PID自動演算修正設定，配2芯電熱偶證溫度控制更加穩定和更準確。 控制電器使用材料：臺灣RKC溫度表:1個 K型溫度熱傳感器 1條 6511正泰牌接觸器3套2510正泰牌接觸器1套,夠溫計時器1套，時間制1套,超溫保護1套,過載保護器1套,工作電流表1套電器、加熱、運風、控制扭制、開關各1套   電源開關、加熱運風工作指示燈各1套
      3、加熱器：采用陶瓷全SUS304不銹鋼發熱盤加熱，發熱管裝置在爐內側部傳熱至對流均勻。

 三、運風控制系統：

        1、運風電機采用1HP 0.75KW廣東升捷牌運風電機1臺加強軸烤箱專用電機并裝

電流過載保護，配置強力型多翼風葉輪10.5寸1個。

        2、運風方式：在爐體左右兩側強制出風，頂部回風循環。在左右兩側出風口配置調節板，調節爐內溫差。在爐體頂部配置排氣排風煙囪，讓產品在烘烤時，及時排出廢氣煙霧。

   四、烘干箱爐體結構及用料：

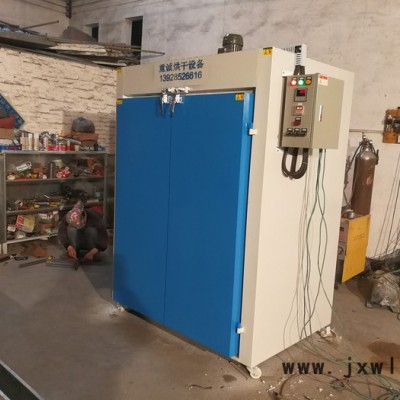

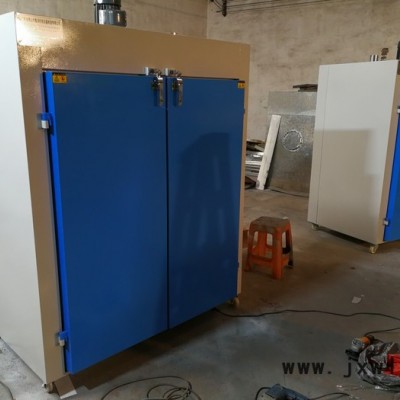

        1、爐體設計成：雙開門，內膽箱全不銹鋼。

        2、內箱采用標準A3*1.2mm厚不銹鋼板制做，保溫層80mm厚巖棉。

        3、外箱采用1.5mm厚冷扎板加工成型后防銹處理,柒顏色為波紋白。

        4、門邊密封：采用耐高溫硅膠迫緊密封。

   五、烘干箱工作原理：

        1、啟動電源開關→2、開啟電機運風開關→3、開啟加熱開關→4、設置所需溫度→5、開始加熱→6、溫度到達開始自動計算烘烤時間→7、到達烘烤時間開始蜂鳴提示，并切斷加熱電源。
