品牌	Siemens/西門子
型號	西門子FM450-1計數器模塊
加工定制	否
用途	西門子FM450-1計數器模塊
產品認證	CCC
計量單位	只

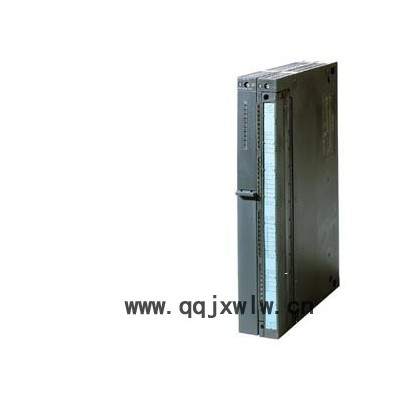

西門子FM450-1計數器模塊

6ES7450-1AP01-0AE0 SIMATIC S7-400, FM 450-1 FUNCTION MODULE F. COUNT.FUNCT. WITH 2 CHANNELS INCL. CONFIG. PACKAGE ON CD

               上海勵輝自動化科技有限公司(西門子代理商)
聯系手機:13818701249              商  務(QQ)：  2880585014
電  話（Tel）：021-61531017         傳  真（FAX）：021-33737848
郵  箱( Email): 2880585014@qq.com    聯  系  人：  陳波（先生）
        地址（ Add ）：上海市松江區文城璐2188弄 151號

上海勵輝具有，優惠的價格，優良的渠道**的服務，
以人為本，誠信為基，創新為魂****，

長期特價供應：西門子PLC S7-200 300 400 ， 觸摸屏。變頻器，數控主板NCU系列，DP接頭現場總線，軟啟動器，CP5611網卡

6ES7492-1AL00-0AA0 SIMATIC S7-400，48針前連接器，螺釘型

6ES7492-1AL00-1AB0 SIMATIC S7-400，48針前連接器，螺釘型，84個/包數量單元： 84

6ES7492-1BL00-0AA0 SIMATIC S7-400，48針前連接器，彈簧型

6ES7492-1CL00-0AA0 SIMATIC S7-400，48針前連接器，卡接型

6ES7492-1CL00-1AB0 SIMATIC S7-400，48針前連接器，卡接型，84個/包數量單元： 84

6ES7492-1XL00-0AA0 SIMATIC S7-400，模板前防護蓋套件，用于單槽 S7-400 CPU和FM模塊， 包括1個短型，1個中型和1個全長型



西門子FM450-1計數器模塊用于簡單計數任務的雙通道智能計數模塊用于直接連接增量式編碼器具有通過2個可選擇的比較值進行比較的功能當達到比較值時通過內置的數字量輸出進行輸出響應

注意:

SIMODRIVE Sensor/Motion Connect 500具有增量編碼器和預裝配的連接電纜，用于計數和定位功能。

  西門子FM450-1計數器模塊

FM 450-1是實現簡計數任務的單通道計數器模板。可在SIMATIC S7-400中使用。

應用包括：

裝配和裝卸設備塑料機械機械制造造紙機械紡織機械包裝機械



西門子FM450-1計數器模塊

通過FM 450-1為編碼器提供電源。

該模板具有下列機械特性：

設計緊湊：
堅固的塑料機殼里包括：故障指示燈(INTF/EXTF)指示計數器的運行（CR）和計數方向（DIR）的指示燈數字量輸入和輸出模塊用的指示燈信號模板上的前連接器前蓋上的標簽區。安裝方便：
把模塊簡單地安裝在機架上并用螺絲擰緊。通過前連接器上的編碼元件使之適配。用戶友好的接線：
通過插入式前連接器來對模板接線**次插入時，模塊上的編碼元件與之嚙合，這樣該連接器以后只能插入同類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。組態軟件包

組態所需的組態軟件包包括：

手冊參數賦值的屏幕格式與CPU進行數據交換的標準功能塊西門子FM450-1計數器模塊

該模板通過下列方式減輕CPU的負擔：

每個通道可以直接連接一個增量編碼器通過集成數字量輸入直接連接門控信號（光柵等）通過集成數字輸出模塊實現比較功能和響應輸出

功能如下：

2 個通道用于增計數或減計數；各 32 位計數頻率**高達 500 kHz （用于 RS422 編碼器）計數范圍 0 至 32 位或 ±31 位,根據要求設置單次或周期計數單倍、雙倍或四倍可以連接到增量編碼器；例如起動器，24V編碼器或RS422編碼器(5V)用電平進行門控通過數字輸入進行設置可用預先設定的起始值裝載計數器通過兩個用戶可定義的參考值進行比較當達到參考值、過零或超范圍運行（可以選擇）時作出中斷響應由比較功能控制的輸出信號（24V 電平）：可選擇脈沖寬度，或者從比較值到計數極限值的連續信號。

標準功能塊
CNT_CTRL (FC 0)	控制 FM 450-1 計數器
DIAG_INF (FC 1)	用于提供 FM 450-1 的診斷信息

運行模式

在直接可連接的門控信號控制下，F(xiàn)M 450-1 計數器能夠按照**高 500 kHz 的頻率檢測增量編碼器所發的脈沖。它分析脈沖方向，并且在各個通道上獨立地將各自實際值與兩個可以規定的比較值進行比較。

通過兩種方式對過程輸出響應：

數字量輸出:
可以通過一個公用寄存器來選擇數字輸出的**小脈沖或電平轉換。底板總線:
FM 450-1 可通過集成底板總線向 CPU 發送中斷信號。

工作模式
連續計數	門開啟后，從起始值起，在上下兩個極限值之間不停地計數。
單次計數	門開啟后, 根據主計數方向，系統從起始值開始正計數或倒計數。 主計數方向為增計數：從 0 計到編程設定的極限值。主計數方向為減計數：從編程設定的起始值計到 0。
周期計數	門開啟后，從起始值開始，根據主計數方向，在編程設定的范圍內循環計數。 主計數方向為增計數：循環性地從 0 計到編程設定的上限值減1。主計數方向為減計數：循環地從編程設定的起始值計到 1。

參數

在參數化屏幕格式的幫助下，用STEP 7進行參數賦值。為此，需要一個組態包。
