加工定制	是

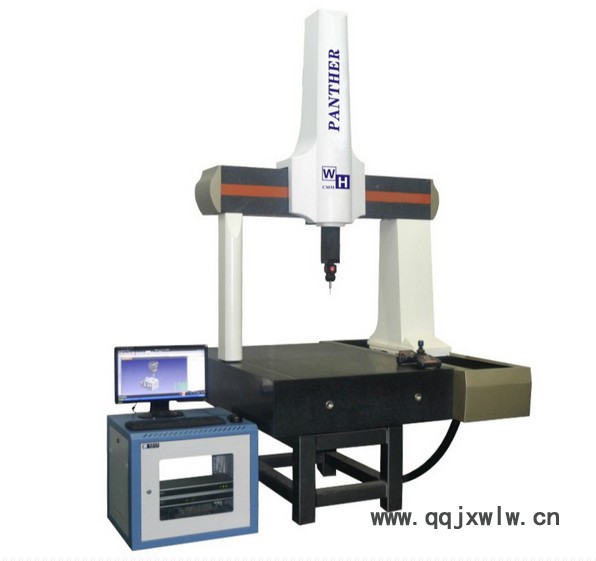

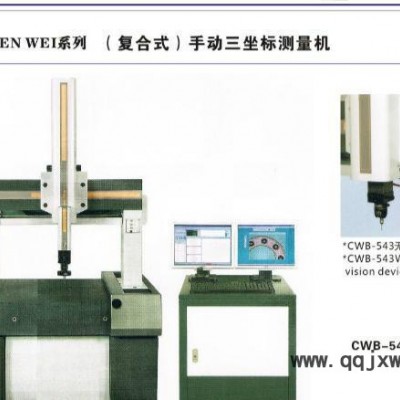

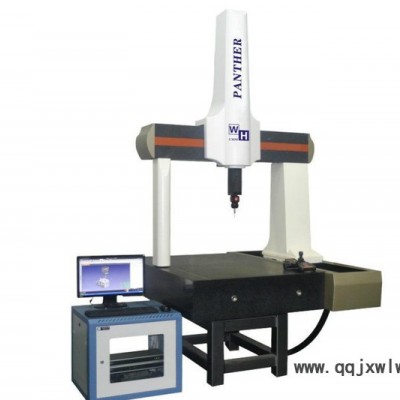

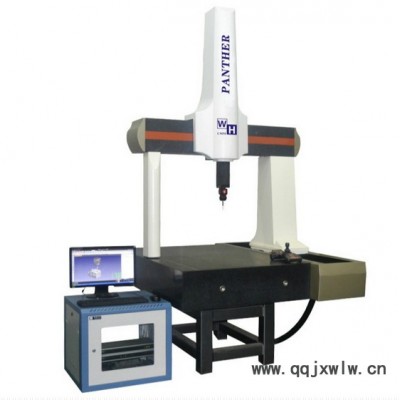

類型	手動三坐標測量機
定位精度	1.5+L/200um（mm）
外形尺寸	210*115*230（mm）
規格	CWB-543AV
測量范圍X*Y*Z	500*400*300mm
品牌	臺灣CHIEN WEI系列
型號	CWB-543A

三坐標測量機的組成：1、主機機械系統（X、Y、Z三軸或其它）；2、 測頭系統；3、 電氣控制硬件系統；4、 數據處理軟件系統（測量軟件）； 三坐標測量機在現代設計制造流程中的應用逆向工程定義：將實物轉變?yōu)镃AD模型相關的數字化技術，幾何模型重建技術和產品制造技術的總稱。三坐標測量在同軸度檢測是我們?cè)跍y量工作中經常遇到的問題，用三坐標進行同軸度的檢測不僅直觀且又方便，三次元、2.5次元與三坐標其測量結果精度高，并且重復性好。
　　2D影像測量儀在汽車零部件生產企業，有很多產品需要進行嚴格的同軸度檢查，特別是出口產品的檢查更加嚴密，如EATON差速器殼、AAM撥叉、主減速器殼、三次元、2.5次元、二次元等。因此能否準確地測量出此類零件的同軸度對以后的裝配有著一定的影響。三坐標測量影響同軸度的因素
　　三坐標在國標中同軸度公差帶的定義是指直徑公差為值t，且3D影像測量與三坐標測量儀的基準軸線同軸的圓柱面內的有區域。它有以下三種控制要素：①軸線與軸線；②軸線與公共軸線；③圓心與圓心。
2.5次元測量影響同軸度因素
　　2.5次元在影響同軸度的主要因素有被測元素與基準元素的圓心位置和軸線方向，特別是軸線方向。如在基準圓柱上測量兩個截面圓，用其連線作基準軸。在被測圓柱上也測量兩個截面圓，構造一條直線，然后計算同軸度。假設基準上兩個截面的距離為10 mm，基準**截面與被測圓柱的**截面的距離為100 mm,如果基準的第二截面圓的圓心位置與**截面圓圓心有5μm的測量誤差，那么基準軸線延伸到被測圓柱**截面時已偏離50μm（5μmx100÷10），此時，二次元和2.5次元即使被測圓柱與基準完全同軸，其結果也會100μm的誤差（同軸度公差值為直徑，50μm是半徑）。 正確使用三坐標測量儀對其使用壽命、精度起到關鍵作用，應注意以下幾個問題：1、工件吊裝前，要將探針退回坐標原點，為吊裝位置預留較大的空間；工件吊裝要平穩，不可撞擊三坐標測量儀的任何構件。2、正確安裝零件，安裝前確保符合零件與測量機的等溫要求。3、 建立正確的坐標系，保證所建的坐標系符合圖紙的要求，才能確保所測數據準確。4、當編好程序自動運行時，要防止探針與工件的干涉，故需注意要增加拐點。5、對于一些大型較重的模具、檢具，測量結束后應及時吊下工作臺，以避免工作臺長時間處于承載狀態。

聯系方式：

昆山維鴻精密儀器有限公司W(wǎng)EI HONG PRECISION INSTRUMENT CO., LTDADD：昆山市經濟開發區慶豐東路8號TEL：0512-55009171FAX：0512-57901956聯系人：熊瑾  13616267537網址://www.kswhcmm.com
