適用范圍	鍛件鑄件焊縫鋼板
品牌	其他
型號	其他

請咨詢QQ;294205938

電話；   13918995458

四大常規(guī)檢測（RT、UT、MT、PT）簡單說明

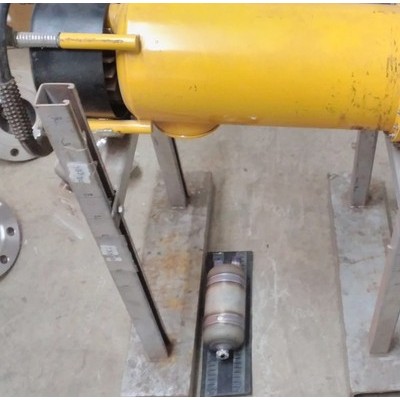

射線照相法（RT）
是指用X射線或γ射線穿透試件，以膠片作為記錄信息的器材的無損檢測方法，該方法是**的，應用**泛的一種非破壞性檢驗方法。 原理：射線能穿透肉眼無法穿透的物質(zhì)使膠片感光，當X射線或r射線照射膠片時，與普通光線一樣，能使膠片乳劑層中的鹵化銀產(chǎn)生潛影，由于不同密度的物質(zhì)對射線的吸收系數(shù)不同，照射到膠片各處的射線強度也**會產(chǎn)生差異，便可根據(jù)暗室處理后的底片各處黑度差來判別缺陷。 總的來說，RT的定性更準確，有可供長期保存的直觀圖像，總體成本相對較高，而且射線對人體有害，檢驗速度會較慢。 超聲波檢測（UT）

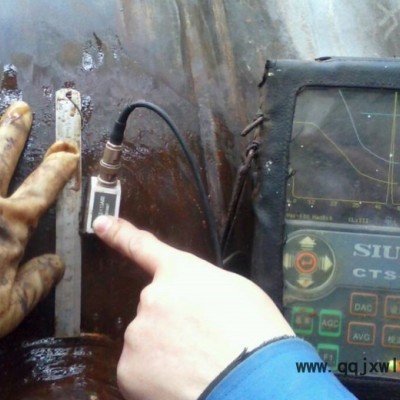

原理：通過超聲波與試件相互作用**反射、透射和散射的波進行研究，對試件進行宏觀缺陷檢測、幾何特性測量、組織結(jié)構(gòu)和力學性能變化的檢測和表征，并進而對其特定應用性進行評價的技術(shù)。 適用于金屬、非金屬和復合材料等多種試件的無損檢測；可對較大厚度范圍內(nèi)的試件內(nèi)部缺陷進行檢測。如對金屬材料，可檢測厚度為1～2mm的薄壁管材和板材，也可檢測幾米長的鋼鍛件；而且缺陷定位較準確，對面積型缺陷的檢出率較高；靈敏度高，可檢測試件內(nèi)部尺寸很小的缺陷；并且檢測成本低、速度快，設(shè)備輕便，對人體及環(huán)境無害，現(xiàn)場使用較方便。 但其對具有復雜形狀或不規(guī)則外形的試件進行超聲檢測有困難；并且缺陷的位置、取向和形狀以及材質(zhì)和晶粒度都對檢測結(jié)果有一定影響，檢測結(jié)果也無直接見證記錄。 磁粉檢測（MT）
原理：鐵磁性材料和工件被磁化后，由于不連續(xù)性的存在，使工件表面和近表面的磁力線發(fā)生局部畸變而產(chǎn)生漏磁場，吸附施加在工件表面的磁粉，形成在合適光照下目視可見的磁痕，從而顯示出不連續(xù)性的位置、形狀和大小。 適用性和局限性： 磁粉探傷適用于檢測鐵磁性材料表面和近表面尺寸很小、間隙極窄（如可檢測出長0.1mm、寬為微米級的裂紋）目視難以看出的不連續(xù)性；也可對原材料、半成品、成品工件和在役的零部件檢測，還可對板材、型材、管材、棒材、焊接件、鑄鋼件及鍛鋼件進行檢測，可發(fā)現(xiàn)裂紋、夾雜、發(fā)紋、白點、折疊、冷隔和疏松等缺陷。 但磁粉檢測不能檢測奧氏體不銹鋼材料和用奧氏體不銹鋼焊條焊接的焊縫，也不能檢測銅、鋁、鎂、鈦等非磁性材料。對于表面淺的劃傷、埋藏較深的孔洞和與工件表面夾角小于20°的分層和折疊難以發(fā)現(xiàn)。 滲透檢測（PT）
原理：零件表面被施涂含有熒光染料或著色染料的滲透劑后，在毛細管作用下，經(jīng)過一段時間，滲透液可以滲透進表面開口缺陷中；經(jīng)去除零件表面多余的滲透液后，再在零件表面施涂顯像劑，同樣，在毛細管的作用下，顯像劑將吸引缺陷中保留的滲透液，滲透液回滲到顯像劑中，在一定的光源下（紫外線光或白光），缺陷處的滲透液痕跡被現(xiàn)實，（黃綠色熒光或鮮艷紅色），從而探測出缺陷的形貌及分布狀態(tài)。 優(yōu)點及局限性： 滲透檢測可檢測各種材料，金屬、非金屬材料；磁性、非磁性材料；焊接、鍛造、軋制等加工方式；具有較高的靈敏度（可發(fā)現(xiàn)0.1μm寬缺陷），同時顯示直觀、操作方便、檢測費用低。 但它只能檢出表面開口的缺陷，不適于檢查多孔性疏松材料制成的工件和表面粗糙的工件；只能檢出缺陷的表面分布，難以確定缺陷的實際深度，因而很難對缺陷做出定量評價，檢出結(jié)果受操作者的影響也較大。
