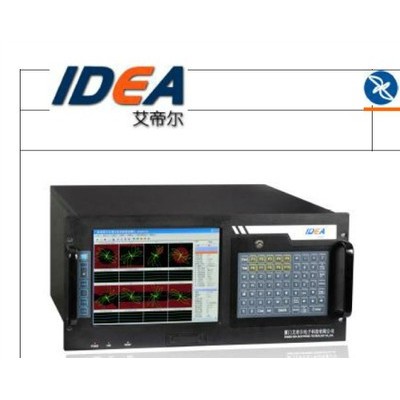

IDEA-D010X智能數字 渦流離線探傷檢測儀

產品介紹

◆智能渦流探傷儀是采用大規模進口集成電路，結合**先進的渦流技術、光電技術、微機控制的全自動檢測

機器。配以精美設計的機械傳動裝置，形成完整的機電一體化系統，是國內**的具有成套完整系統的全

自動渦流探傷機。采用WINDOWS 操作平臺編寫的軟件使儀器使用更為簡便、智能。儀器性能穩定、可靠，

具有自動化程度高、檢測速度快，專用于高速檢測金屬管、棒、線材的在線探傷的渦流檢測設備。

◆IDEAD010X智能在線渦流探傷儀能夠快速檢測出各種不同材質的金屬管、棒、線、板材的表面裂紋、暗縫、

氣孔、夾雜和開口裂紋等缺陷具有很高的檢測靈敏度。

◆IDEAD010X渦流探傷儀具有50Hz～5MHz 測試頻率范圍，能夠適應各種不同金屬管道的檢測要求，多種獨特

的報警模式，快速自動電子數字平衡，并且由于采用全數字化設計。因此，能夠在儀器內建立標準檢測程序，方便用戶在改換不同規格的材料時調用。

◆IDEAD010X 可配接耦合間隙要求很低的穿過式線圈和其它結構的線圈（探頭的選擇完全可根據用戶的檢測

要求而定），儀器可選配高精度延時打標電子模塊、磁飽和器以及簡單易用的打標機、探頭架，以便實現金

屬管渦流在線自動探傷。

應用領域

◆各種有色金屬、黑色金屬的管、棒、絲、板自動化探傷，適合各種形狀的無縫、焊縫、內螺紋等工藝探傷

技術參數

◆檢測通道：2（可根據需要擴展通道數）

◆頻率范圍：50 Hz～10 MHz，滿足不同金屬材料的檢測

◆增益范圍：0～99.0 dB 連續可調， 步進: 0.5dB

◆相位旋轉：0～359°連續可調，步進: 1 deg

◆增益比：（X/Y）0.1～10.0

◆檢測速度：0-640m/min

◆檢測深度：5-15mm,需根據被檢工件材質而定

◆可調探頭驅動（激勵）等級：1～8 ，真正意義上“多功能”檢測

◆快速數字／模擬電子平衡

◆非等幅、非對稱相位報警區域設定

◆多中顯示方式：阻抗、時基；

◆數字濾波：低通（0Hz～2000Hz） 高通（0Hz～2000Hz）

◆延時硬件輸出報警、實時硬件輸出報警

◆聲光報警輸出

◆具有延時、定長打標，精度0.01S/1MM

◆自動平衡時間：1～1000 秒

◆內、外時鐘選擇

◆具有端頭、端尾信號切除功能

◆可大量存儲各種檢測程序和檢測數據

◆可渦流信號回放擴展功能，測量缺陷的幅值、相位、數字值

◆自動記錄顯示缺陷數及其位置

◆自動形成檢測報告（包括檢測數量、合格數和不合格數）

◆顯示方式：實線、消隱

◆消隱顯示系數：1～100

◆中英文操作語言、在線幫助

◆直角坐標系與極坐標系背景選擇

◆自動日歷、時間顯示

◆電源： 220V（－20％ ～ ＋20％） 功耗< 10W

標準配置

◆主機：智能數字渦流檢測儀（雙通道）

◆探頭/導套：在線系統可根據用戶材料、規格、形狀定制

◆機械系統(定制)

◆電氣控制系統（定制）

◆磁飽和器及退磁器（定制）

◆打標系統

◆報警系統

◆自動檢測控制模塊

◆使用說明書：壹份

◆保修卡：壹份

◆產品清單：壹份
