產地	1
封裝	BGA
頻率范圍	50GHz
品牌	levear
型號	VP-7650D
加工定制	否

（AVT-50）VP-7650D是一個集視頻分析,音頻分析,視頻噪聲分析和自動測試程序功能于一體的自動測試設備,它實現了全部測試視頻設備TV,VCR,VCD,和DVD中的音頻,視頻性能的理念.
特征

◆高性能的內置12-bit/3通道 A/D轉換器視頻分析
◆通過視頻噪聲分析對Y和C-AM/PM S/N測試功能
◆10通道音頻測試
◆windows界面下多樣的排序程序功能
◆通過VGA彩色監視器外部顯示
◆測試數據可外部輸出
◆I2C和IR（EHA和NEC）遙控接口內置
簡單自動測試程序
AVT-50裝備了自動測試程序功能,程序在windows上運行,并且對音頻和視頻測試提供一個快的,簡單的程序.
測試式樣文件
測試式樣（項目,順序等）可存儲并可簡單的調出.通過搜索想要的項目和參數,進一步編輯測試條件
新程序可以被簡單的制作
高達1000步的程序記憶
記憶高達1000步,每一步能單獨都能處一 理測試,注釋I/O控制或數據輸出,程序能夠使用次常規.
視頻測試
NTSC/PAL兩種方式的測試統一
NTSC/PAL兩種彩色視頻信號能被測試
可實現組合信號測試
增加了合成信號測試,組合信號電平測試**大8點每一步.
高準確度12-bitA/D轉換器測試
輸入信號通過12-bit A/D轉換器數字化,±1%測試,±1o準確度
視頻噪聲測試
視頻噪聲測試功能測試Y-S/N,C-AM和C-PM,對衡量視頻信號很重要.
彩條信號測試
亮度電平,色度電平和色度相位在任何需要測試的點彩條信號可以被測試并且在測試線上的同步電平和脈沖電平也可以測試.
峰值電平測試
AVT-50測試峰值電平在2個任意的點,這兩點指多脈沖信號頻率特征測試和脈沖&條信號脈沖電平測試相適應.
DG/DP測試
色度信號DG（微分增益）和DP（微分相位）能通過5步或10步組合信號進行測試
Y線形測試
視頻信號的亮度線形測試使用使用10步或5步信號.
主要視頻檢測信號和測試
組合信號測試

計測性能

音頻測試
◆音頻輸入信號通過兩通道對AC電平,S/N,失真度進行評估,頻率響應也可通過內部的直接數字分析進行測試.
10通道多樣測試
AVT-50音頻信號輸入適合多通道測試,可以同時測試主次通道.可以測試DVD的5+1通道,L/R×2杜比輸出
L/R×2+汽車音響低音擴音器和不使用多路器的多通道音頻設備AUX L/R輸出.
音頻輸入
增加了AC電平測試,可以測試頻率響應,失真（1KHz+選擇2個頻率）,S/N和比率.
通用的內置濾波
LPF:15KHz
PSOPHO:IEC-A/CCIR-ARM/DIN-AUDIO
HPF:200Hz/400Hz（以上的每一個都可加一個額外的濾波器可用）
DDS信號源內置
增加了1KHz點RC振蕩器,低失真DDS發生器內置,這對失真測試和頻率特性測試很有用.
控制部
AVT-50標準配置了簡單的在Windows下運行的編輯軟件.設備同樣裝備了48bit I/O能夠遙控DUT和多樣的夾具設定.
增加了GP-IB為控制外圍設備做準備,所有的測試和功能設定可在1臺機器上實現.
程序簡單
編輯軟件在Windows下運行,可提供一個快的簡單的方式編輯程序測試視頻設備.
多樣的接口控制（I2C IR Remocon）
內置EXT I/O接口,所有LEVEAR音/視頻產品都采用,允許遙控夾具和其他的測試設備.增加裝備了I2C母線和IR遙控接口為日本的EHA和NEC版本.
通過命令和變量智能程序可以實現
多種測試命令內置可實現智能操作,可準備256種.并且通過使用測試文件子程序功能可以提供簡單程序.
數據輸出功能
測試數據能夠輸出為了質量控制等.

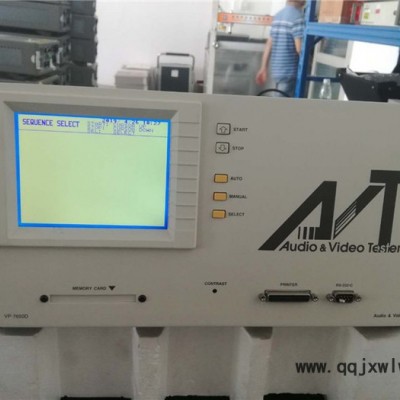

視頻可通過外部的彩色顯示器輸出
增加了內置的LCD顯示,外部的顯示器能連接顯示測試數據和操作信息.測試設備能放在離D.U.T很近,外接顯示器能放在很容易看到的地方.
