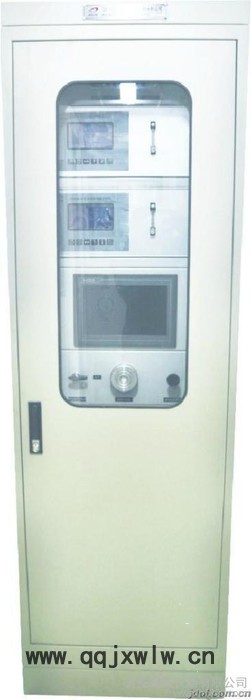

CEMS煙氣排放連續在線分析儀（系統）

系統簡介：

TR-9300煙氣排放連續監測系統適用于各種鍋爐連續廢氣排放量的監測，采用直接抽取法，可以連續在線監測顆粒物的濃度、二氧化硫（SO2)濃度、氮氧化合物(NOx)濃度、氧氣(O2)含量、煙氣溫度、煙氣壓力、煙氣流速，還可以增加一氧化碳(CO)、二氧化碳(CO2)、氨氣(NH3)、碳?xì)浠衔?CHX)、濕度等參數的測量。其控制計算機可以將所測到的數據進行處理和存貯；可通過網絡與上級環保部門的計算機連接，環保部門可以方便、快捷地調用監測數據。企業內部可以通過局域網，根據訪問權限對數據庫進行操作，如讀取數據、修改狀態參數，甚至對系統進行直接操作。由于采用直接抽取法測量煙氣中的污染物濃度，系統可以用標準氣對分析儀進行在線標定，保證監測數據的準確性。氣體分析采用的是非分散紅外吸收法；含氧量的監測采用壽命可達十年的順磁氧分析儀器。

??一臺控制計算機可以同時與多個（最多時可達8個監測點）在線監測點相連，以總線方式進行通訊，并實時處理各點所測量的數據。同時可以通過電話線、GPRS、CDMA、VPN等多種形式與上級環保部門聯網。

應用范圍：

??火力發電廠、垃圾焚化廠、水泥工業、化學工業、石油工業、鋼鐵企業、各種工業鍋爐、各種工業窯爐，其它工業過程中產生污染氣體的固定排放源。

下

系統組成：

·氣體分析儀

·顆粒物分析儀

·溫度、壓力、流速監測儀

· 樣氣采集系統

·樣氣預處理系統

·保護反吹系統

·自動標定系統

· 系統控制與數據采集系統

系統數據

    煙氣溫度限制：0～500℃

    設備對振動的要求：避免強烈振動

 最大含塵量：500mg/Nm3

 樣氣流速：1.5～13m/s

 系統對壓縮空氣要求：無水、無油、無塵

 最大耗氣量：0.2Nm3/min

 最小耗氣量：0.1Nm3/min

 最小壓力：0.4Mpa

系統功率：2KW（系統）+40W*L（伴熱管）

8.1.2 SO2、NOx分析儀：

      制造廠家：聚能儀器

      設備型號： JNYQ-S-81

      測量范圍（高/低）（mg/Nm3）：  SO2：0～500mg/Nm3;NOx:0～500mg/Nm3

零點漂移（周）： ±1%FS/周

全幅漂移（周）： ±1%FS/周

響應時間： ＜ 20s

      線性度（%）： ≤ ±1%

      采樣方法： 直接抽取法

      分析方法： DOAS（差分吸收光譜法）

  校準方法： 手動/自動（可以用空氣校準）

校準循環時間： 120s

本機顯示： 大屏幕LCD液晶顯示屏（帶背光）

      儀用空氣要求： 無

      警報輸出： 繼電器輸出、AC/DC、24V/1A(測量/故障/報警/校準/反吹)

      輸出信號型式： 4～20mA、隔離輸出、最大允許負載500歐姆

環境溫度限制（最低/最高）（℃）： +5～+45℃

  通    訊： RS485

配管連接： 1/4”tube

安裝方式： 19”機架

重??量： 10kg

供    電： 220VAC±10%，50～60Hz，最大功耗約300VA

8.1.3 煙氣氧含量監測

          監測方法：電化學原理

          測量范圍：0～25%

          精度：＜±2%FS

          線性度：±2%FS

          零點漂移：＜±2%FS/周

          量程漂移：＜±2%FS/周

          檢測下限：0.1%O2

          響應時間：＜30S

          環境溫度：+5～45℃

          耗電量：100W

          儀表空氣壓力：0.4～0.6Mpa

          輸出信號形式：DC4～20mA,

          最大允許負載：500歐

          通訊接口：RS-485/RS-485

          顯示方式：LCD

          安裝方式：19″機架

          測量方式：連續

          分析流量：1.5±0.5L/min

          標校方式：手動/自動

8.1.4煙塵監測儀表

      量程范圍：0～10mg/Nm3（抽取式超低排放專用粉塵儀）

          線性度：±2%FS

          零點漂移：＜±2%FS/周

          量程漂移：＜±2%FS/周

          精度：＜±2%FS

          響應時間：5S

          安裝方式：旁路抽取式

      監測原理：激光散射法

      最小檢測下限：0.1mg/m3

      環境溫度：-20～60℃

     采用空氣：0.4～0.6Mpa

     輸出信號：4～20mA

8.1.5 流量測量儀：

      測量范圍（高/低）： 4～40m/s （量程訂貨時可選）

      精密度（%）： ≤ ±2%FS

      分辨率： 0.1m/s

      響應時間：≤ 3S

      監測方法：皮托管法

    安裝方式：直插法

      電源：AC220,1.5A

      輸出信號型式： 4～20mA

校準方式：自動

反吹方式：自動反吹

儀表空氣：0.3-0.8MPa

 8.1.6溫度測量儀：

     測量范圍（高/低）： 0～300℃ （量程訂貨時可選）

      精密度（%）： ≤ ±1%FS

      分辨率： 0.1℃

      響應時間： ≤ 3S

      監測方法： 熱電阻法

    安裝方式：直插法

      電源：AC220,1.5A

      輸出信號型式： 4～20mA

8.1.7 壓力測量儀：

      測量范圍（高/低）： -10～+10KPa

      精密度（%）： ≤ ±1%FS

      分辨率： 0.1KPa

      響應時間： ≤ 3S

      監測方法： 壓敏電阻法

    安裝方式：直插法

      電源：AC220,1.5A

      輸出信號型式： 4～20mA

校準方式：自動

反吹方式：自動反吹

儀表空氣：0.3-0.8MPa

8.1.8 數據采集處理系統

  CPU: 存儲器256M，可選外部存儲：SD卡及USB存儲設備

        芯片主頻：200MHz

        操作系統：內置Linux操作系統

  顯示：液晶顯示，3.5寸TFT

  通訊方式：GPRS/CDMA，可多中心傳送；

以太網：2個（10M/100M）雙通道冗余備份

模擬量輸入：8路（可擴展16路），精度12位AD，0～20mA/4～20mA;或0～5V

數字量：3路RS232，2路RS485

開關量輸入：4路（可擴展12路），光電隔離，直流12-48V

開關量輸出：2路（可擴展12路），250V/3A交流直流可選

精度：≤0.2%

電磁兼容：滿足IEC三級標準

電源：220VAC±15%,50HZ±5%

后備電池：12V≧2A（可選）

功耗：≤10W

通訊協議：HJ/T212-2005;污染源在線自動監測（監控）系統數據傳輸標準。

安裝方式：壁掛式

三防設計：防水、防塵、防破壞

相對濕度 ：20％～90％

環境溫度：－10℃～＋60℃

天線： 外置，全天候，自帶吸盤

1）反吹功能：設計的CEMS的SO2、NOX、O2采樣探頭、煙塵儀具有吹掃功能。

2）自診斷和報警功能：自診斷和報警內容至少包括：檢測源和探頭的失效、各監測項越限情況（上下量程）、沒有足夠的采樣流量的能力、伴熱電線溫度報警和主要儀器部件（如儀器蓋內溫度過高發生異常）。

3）指示功能：DAS除了可以指示上述提到的自診斷和報警內容，還可以顯示分析儀在校正循環中、校正氣瓶低壓、過量的校正誤差等內容。

4）其它功能：主要分析儀器自診斷、自動控制、在線校準、系統網絡化、錯誤代碼指示等功能。

5）數據處理系統：選用的PAS-DAS是目前國內符合國家環保要求以及既將頒布的《火電廠煙氣連續監測系統技術規范》的數據采集、控制和處理系統。

6）遠傳通訊功能：CEMS具有高可靠性、安全性、可維修性和可擴展性。監測設備滿足兩套煙氣成分采樣探頭系統的運行要求，同時設計方案考慮了一定的預留口和容量，CEMS可與電廠、電力局、環保局的局域網形成MIS/SIS網，可以遠傳通訊。

7）煙氣流量計算：報告的煙氣流量=工況下濕煙氣量*（大氣壓+煙氣靜壓）/101300*273/（273+煙氣溫度）*（1-煙氣濕度），包含了溫度、壓力、濕度的修正為標況干煙氣量。

8）軟件配置：配置的軟件與系統的硬件資源相適應，除系統軟件、應用軟件外，還配置了在線故障診斷和殺毒軟件等。

9）系統檢修：CEMS設計的分析儀器和監測儀表包含了為日常維護人員檢修提供的電信號接口，極大的方便了技術人員檢修。

10）設備環境應用：所有煙道設備可以滿足在下列惡劣環境下應用：煙道壓力：-4.9～+4.9kPa，煙囪入口溫度：小于500℃，相對濕度：大于95%RH。

11）系統安裝：CEMS設計時采用了最優數量的煙道安裝探頭，降低現場安裝難度，提供檢修方便。
