測量范圍	0-2000PPm
電源電壓	220V
類型	電化學式氣體分析儀
外形尺寸	180*80*124mm
顯示方式	數顯式
結構型式	臺式
品牌	JEN
型號	JEN630
加工定制	是
氣體流量	400±10ml/ min

電石(CaC2)是基本的有機化工原料，曾被譽為有機合成之母。由它制得的**氣可代替石油制品生產醋酸、醋酸乙烯、聚氯乙烯、聚乙烯醇、**炭墨等一系列數千種有機產品的氣體原料。電石化工作為煤化工的一個分支，一方面是具有生命力的產業，另一方面又是高耗能、高污染的產業。電石生產中，電石爐排放的煙氣是大的污染源。為了加強環境保護治理和實現能源回收利用、降低生產成本、提高企業和社會效益，按照**發改委2007 年70 號文件《電石行業準入條件》（2007 年修訂）的意見。新建電石爐必須符合以下4 個要求：
（1）建設大型密閉式電石爐；
（2）單臺爐容量25000KVA 以上；
（3）初始總?cè)萘?00000KVA；
（4）電石爐氣必須綜合利用。
電石爐氣的凈化和利用在國內外都是難題，要充分、安全、有效地利用電石爐氣**必須對電石爐尾氣進行有效的監測。電石爐尾氣分析方法主要有三種：手工（奧氏氣體儀）分析、色譜儀分析、在線分析。本文僅**密閉式電石爐氣的在線監測進行簡要分析，對電石爐尾氣分析系統的設計進行簡要介紹。希望能拋磚引玉，從而實現在新建電石爐和老的電石爐改造后的尾氣得到充分利用，進而實現環境保護、勞動保護以及實現能源回收利用、降低生產成本、提高企業和社會經濟效益。
 1. 爐氣的特點密閉電石爐尾氣有以下特點：
(1)電石爐尾氣出爐溫度高且不穩定；
(2) 爐氣量波動而不平穩，尾氣中**濃度高，約含74—85％，且溫度高，屬于易燃易爆的氣體；
(3)尾氣粉塵含量大且粒徑小，5～10μm的約占粉塵40％，大于40μm的不足11％，高達150g／Nm3的煙塵使得尾氣的回收很不利;
(4)尾氣有一定的熱值約2300—2600 Kcal／Nm3；
(5)尾氣中含有微量的焦油，析出后和粉塵粘連，給低溫除塵帶來不便。 3. 密閉電石爐尾氣分析系列一般分析系統從結構上可分為三大部分，即取樣系統，預處理系統，分析系統。

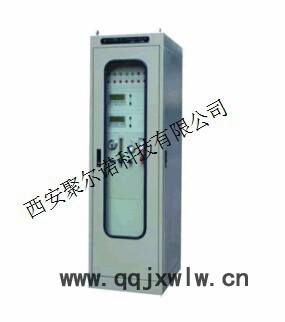

JEN630型電石爐尾氣分析系統是針對電石爐尾氣分析特點設計開發的高性能產品，可在惡劣現場環境中對電石爐尾氣進行快速、在線分析并實現了分析過程的自動化和智能化。系統可自動抽取樣氣,經取樣探頭除塵、預處理單元二次脫濕等處理后，管路中的樣氣經進樣閥進入分析儀器進行連續在線分析、輸出標準的電流信號；另外，系統周期性執行反吹程序，可保證取樣單元的長期穩定運行。結合多年來在電石爐尾氣分析行業的成功應用經驗，設計實現的連續在線尾氣分析系統已具備以下特點：
（1）技術先進、系統穩定性好
系統研制緊密結合國內外密閉電石爐工藝實際情況，綜合使用了國外先進的取樣及預處理技術，在先進性、適用性、可靠性、安全性等方面達到了國外同類裝置先進水平。
（2）緊貼應用，系統可靠性高
為保證系統的高可靠性，在采用先進技術的同時，緊貼行業應用特點進行了多項創新性設計。如系統分分析柜采用恒溫電伴熱系統，有效地解決了冬季冷凝水凍結堵塞管路和部件的堵塞問題；針對不銹鋼纖維燒結微孔式取樣探頭專門設計的反吹柜和氮?dú)庠鰤貉b置大大提高了取樣探頭反吹的效果；在壓縮機冷凝器和排污蠕動泵基礎上優化設計了排污排水控制程序，有效提高了排污排水效果。一系列的創新性設計，有效保證了系統的高可靠性。
（3）功能完善、系統操作性強
依據多年的行業應用經驗，設計實現了完善的系統功能，并實現了高度自動化。系統采用OMRON 可編程控制器（PLC） 做為系統控制中樞，完成裝置取樣管道和探頭自動內外吹掃、自動巡回采樣切換、部分故障自診斷等功能。另外，系統控制采用了性能可靠穩定的觸摸式控制屏，良好的人機界面擺脫了傳統按鈕控制方式的束縛，加強了系統的可操作性。
(4) 模塊設計、系統維護量小
系統結構布局按照系統成套要求，采用分析柜式（或分析間式）結構，實現了系統功能單元的模塊化設計，不僅簡化了現場安裝調試，而且有力地增強了系統的可靠性，有效降低了系統的維護量，并可完成“交鑰匙式工程設計”。
系統主要技術性能指標
1)測量范圍：0.00～15.00% O2；0.0～30.0% H2 ；（量程可定制）0.0～100.0% CO ；（CO2，CH4，熱值等組分可選）
2)樣氣流量： 400±10ml/ min；
3)系統響應時間：T90＜30s(分析柜外取樣管＜10M)；
4)過濾精度：＜1μm；
5)模擬輸出：4-20mA；
6)數字輸出：RS232/485 接口，標準 Modbus/RTU協議；
