測量范圍	1525～1566nm/ 1566～1610nm/1525～1610nm
測量精度	±5pm,Typ.±2pm
產品用途	CWDM, DWDM 濾光片，元件，模塊和系統掃描測量等
品牌	UC Instruments
型號	GM8036

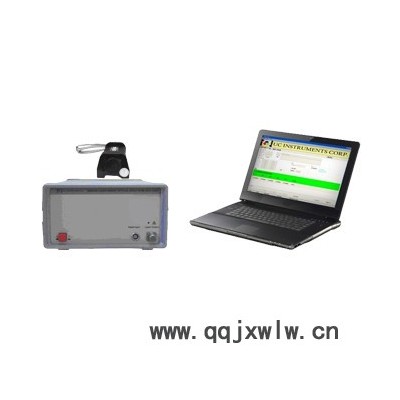

       GM8036 激光掃描光譜分析儀是PC機控制的無源器件測試和光譜分析系統，主要用于粗波分復用CWDM/高密波分復用DWDM元件，Interleaver, AWG, WSS, OPM, DPSK 元件和其它通用的光纖的光學測量和應用。系統內部集成   的可調諧激光光源和光功率計，形成一個高波長精度，快速掃描功能的可調諧激光光源測試系統平臺。
       GM8036 配備了PC機測試軟件，可以按照客戶需要，靈活地搭建測試模板并創建測試報告。在無源器件光路進行調整和監視過程中，它是一個良好的測試平臺。GM8036的快速掃描功能可以直接顯示產品的光譜，內置的可調諧光源   和功率計可單獨使用，也可聯合使用，實現掃描光譜分析儀的功能。
   產品特點：
1. 高波長分辨率掃描
2. 一機多功能
3. 啟動時間短
4. 整體尺寸小

   應用范圍：

1. CWDM, DWDM 濾光片，元件，模塊和系統掃描測量

2. OPM, Interleaver, DPSK, WSS, PLC, AWG 元件和模塊掃描測量
3. 光纖傳感器掃描測量
4. 光纖測量儀器的檢驗和測量
5. 激光掃描光譜分析
6. R&D和實驗室應用
7. 無源光器件光路調節監測

   技術規格：
      型號                GM8036C                              GM8036L                              GM8036CL
可調諧激光光源
波長范圍            1525～1566nm                      1566～1610nm                       1525～1610nm
輸出功率                 ≥13dB                                     ≥10dB                                        ≥7dB
波長分辨率                                                              1.0pm
相對波長精度                                                   ±5pm,Typ.±2pm
波長重復性                                                      ±3pm,Typ.±1pm
調諧速度                                                          ≤ 2 ms per step
功率穩定性                                                    < ± 0.1 dB, 24 hours.
功率重復性                                                            ± 0.05 dB
邊摸抑制比                                                            ≥ 40 dBc
光功率計
波長范圍                                                         850 nm to 1620 nm
功率測量范圍                                               +13 dBm to -70 dBm
功率精度                                                                 < ±  4%
功率重復性                                                              < 0.1 dB
掃描功能
掃描模式                                                           快速連續光譜掃描
分辨率                                                                        1 pm
精度                                                                            5 pm
參考功能                                                      Testing Reference Setup
顯示界面                                                              PC Interface.
外形尺寸                                                200 mm W, 105 mm H, 250 mm D
重量                                                                           5.0 lbs
