產地	杭州
產品重量	200
除垢率	99.80%
處理方式	低壓靜電場
電壓	380V
防垢率	99%
殺菌滅藻率	99%
售后服務	一年保修
用途	水殺菌消毒設備
執行質量標準	企業標準
品牌	勵進
型號	冷凝器在線清洗設備
加工定制	是
運行模式	自動

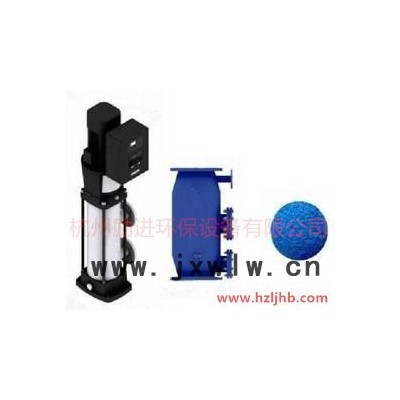

一、冷凝器在線膠球清洗裝置工作原理
    選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入凝汽器水室。膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對凝汽器冷卻水管進行連續清洗。 冷凝器在線膠球清洗裝置

冷凝器在線膠球清洗裝置
二、冷凝器在線膠球清洗裝置的組成     1、二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
    2、收球網：收球網是膠球清洗系統中的關鍵設備，它安裝在凝汽器循環水的出水管段上，它的作用是把膠球從冷卻水中分離出來。杭州勵進環保設備有限公司設計的漏斗式和沖孔板網式收球網。它克服了柵板的漏球、跑球、切球等缺點，操作方便，收球率高，經濟效益好。
    3、裝球室：裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置：它由外殼、漏斗、切換閥等部件組成，并配有觀察窗、放氣閥、放水閥。
    4、膠球泵：它是膠球系統中使膠球進行不斷循環的動力設備，該水泵是一個專用無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和對膠球磨損力小等優點。
冷凝器在線膠球清洗裝置
三、冷凝器在線膠球清洗裝置的選型
（1）LJ-JQ型冷凝器在線膠球清洗裝置
（2）LJ-JQ-X型膠球清洗裝置（大型收球網）
（1）LJ-JQ型膠球清洗裝置
本裝置可根據實際使用情況變動
膠球泵需根據空調系統循環泵的揚程修正選型
本系統會根據現場的需求在滿足系統的各項要求的情況下更改相關尺
公司名稱: 杭州勵進環保設備有限公司   聯 系 人: 向映潔
聯系電話: 18667153030(微信)
QQ:49969640
郵箱：18667153030@163.com

冷凝器是中央空調機組、電站及工業冷卻系統的重要設備，為提高冷凝器總體換熱性能，使冷凝器保持較高的換熱效率和較小的端差,每年花費大量人力、財力、即停機進行長期人工化學清洗。
  杭州勵進環保設備有限公司吸收國內外同類產品先進技術后，成功研制了冷凝器在線 自動清洗系統，該系統利用流體力學原理與科學控制邏輯，將清洗球送入冷凝器直接清洗冷凝器換熱管管壁，使其長期潔凈如新，從而達到環保節能之效果。
  而目前的中央空調冷凝器在線自動清洗裝置大部分是二管路設計：一條管連接冷水進水管，一條管連接熱水出水管， 顯然這種二管路設計有著不可逆轉的缺點：
1、水路短路，降低冷凝器的熱交換率。二管路設計會造成去冷卻水塔32度的出水被引入到27度的進水，從而降低冷凝器的熱交換率；
2、無觀察球視窗，膠球總數不清楚，最終影響清洗效果；
3、更換膠球不方便；
4、捕球器設計不合理，容易丟球；
5、立式泵設計，膠球容易被葉輪打爛。
針對二管路設計缺點，我公司獨創發明了多管路ACTS冷凝器在線自動清洗系統，并獲得了國家發明專利,系統設備通過現場實際測試，經濟效益與節能效果非常明顯，獲得很多客戶的好評和推廣。
冷凝器在線自動清洗系統產品簡介
 1、設備采用雙循環設計，發球循環與收球循環分開進行，無冷熱水混合，無排水收球。
 2、系統發球循環收球循環水泵均出力，發球時棉球自然分散，周圍銅管均能被清洗，收球迅速，回球率高（新機回球率可到100%）。
3、 系統發球與收球循環時棉球均不可經過水泵和電動電磁閥，無膠球機械磨損，保證膠球使用壽命。   4、系統采用的集球器具有觀球視鏡，膠球數量及膠球磨損情況，水質狀況視窗清晰可見. 加球換球非常方便。   5、系統采用微電腦（PLC)控制，穩定可靠，拓展性能好?？赏ㄟ^人機界面設置清洗頻率及其它參數設置，并自動記錄清洗次數及故障顯示，以幫助用戶了解設備運行情況。
6、系統捕球器采用T型、Y型、W型設計，其濾孔面積是管道橫切面積的3~5倍,所有捕球器的壓損均控制0.5米內。   1000冷噸機組安裝冷凝器在線自動清洗系統后的經濟效益分析
1000冷噸機組項目概況：
1、每年開機時間6個月，每天開機12個小時。
2、差異系數=0.5
3、電費為0.8元/度
4、每年的人工清洗費用為10000元。人工清洗停機時間3天。
5、冷凝器在線清洗設備功率≤2.2KW，每年更換膠球費用約為1000元/臺。
根據我們上述所做節能率評估，預計此項目的節能率為11%。
節省電費=功率*年運行時間*節電率*0.8元RMB/每度電費*差異因數
=633.6KW*2160hrs*11%*0.8RMB/KW*0.5
= 60217.34RMB
累計節省費用=每年節能電費+每年節省人工清洗費
=60217.34+10000.00
=70217.34 RMB
備注：這是保守的計算值，我們只是按最低節能率11%計算，最高節能率我們可以達到44%。 冷凝器在線自動清洗設備系統的組件
( 1 ) 捕球器
根據現場既有冷卻水管的配置方式，提供T型(angular type)，及Y型(line type)二種規格的〈捕球器〉捕捉清洗冷凝器銅管用的橡膠發泡球。
1.1 T型〈捕球器〉
1.2 Y型〈捕球器〉
( 2 )  集球器
( 3 )  水泵動力機組
( 4 )  PLC控制箱
( 5 )  清洗膠球
主要部件配置參數表：
1、接口：GB法蘭DN400,水阻8.1×10-2KPa
2、水泵：臥式離心泵，電壓：3×380-415V 50Hz,功率≤2.2Kw
3、電磁閥：電壓：DC24V
4、水流/壓差開關（選配）：WFS10013BA
5、清洗膠球：冷凝器換熱管單程數量的30%-50%
程序控制箱
6、PLC：FX1S，AC110-240V 50/60Hz
7、觸摸屏：MT4414，7"TFT 65536色，800*480
8、接觸器：LC1E-1210
9、電源適配器：NES100-24
冷凝器在線清洗設備安裝流程
1、施工現場考察與現場甲方接洽，會同現場甲方管理，安排進場手續，記取現場施工注意事項。
2、施工人員、施工材料工具安排準備進場
3、清洗施工人員進場，安排設備清洗，工時 2天
4、安裝人員（管道工1人，焊工2人，小工1人）進場開始捕球器、發球主機的安裝、管道連接等。工時3天 5、配管配線。工時1天
6、調試試車1天。
7、安裝調試完后約請甲方人員到場驗收會簽，辦理安裝工具設備人員離場手續等。
冷凝器在線清洗設備運行、安裝注意事項
1.設計選型是根據冷凝器進出水管管徑來確定，膠球大小、種類、比重由廠家專業人員負責確認。
2.在設計安裝時，收球器與路加主機周圍應留有600mm的檢修空間。主機應水平安裝，連接管道應橫平豎直，盡量少彎道。
3.為確保清洗球順利清潔管道不被雜物阻塞、劃傷，至少確保從冷凝器進水管發球點到冷凝器出水管收球點這段管道內無大于3mm的焊渣、鐵屑、銹渣等雜物，對于新系統，建議在冷凝器進水管設計機械過濾器，對于改造系統，要打開冷凝器前后端蓋清掉兩端雜物，刷洗換熱器管道內壁的污垢，確保每根換熱器管道潔凈如新。
4.冷凝器在線自動清洗系統主要針對冷凝器的清洗。在良好使用工況下，可完全滿足應用對象的清潔。但對于整個管道系統的除垢防銹，殺菌滅藻可配套使用化學清洗或其他物理處理等方法。
5.清潔球的更換很大程度上取決于清潔的頻率和水質的特點.絕大多數情況下，視磨損情況，清潔球在6個月之間更換一次。在主機停用或換季停機的情況下，要讓清洗球回到主機。
冷凝器在線清洗設備售后維修保養
維修保養工作管理制度：
1、在設備調試合格交付客戶使用后在五個工作日內建立： (1)、《客戶維護保養記錄表》；
(2)、《設備組操作規程》；
(3)、協助客戶建立水處理系統運行管理制度以及相關的日常維護要求；
2、每兩個月定期對客戶回訪或電話咨詢客戶了解設備的運行工況，發現問題及時處理；每季度現場巡檢一次設備運行狀況并作好巡檢記錄；
3、接到客戶維修信息，首先填寫《客戶保修單》，能在電話中解決的故障情況，解決后填寫記錄備案，作為該設備日后故障類型的參考；
4、對于不能通過電話解決的故障，根據技術服務人員人手及維修緊急程度統籌安排，但不可超過規定時間；
5、到達客戶維修現場，先行就客戶機組故障現象進行檢測，查看是否零件損壞，并做好損壞零配件記錄；
6、對非零件損壞導致的故障做到當場解決，需要更換零配件的在收到新配件后2個工作日內解決；
7、每臺機組維修保養后，應立即填寫《維修保養記錄表》，經用戶方負責人簽署意見后存檔，同時將《維修保養記錄表》傳真至制造廠總部客戶服務中心存檔備案；
8、每次維修客戶機組，所更換的零配件應填好《維修零配件更換明細表》，由客戶方及辦事處負責人簽署后傳至制造廠客戶服務中心存檔備案；
9、每次維修完畢，負責維修的技術服務人員必須認真填寫《客戶質量信息反饋表》，并傳至總部客戶服務中心備案； 10、所有表格原件在每月底匯總后寄回總部客戶服務中心存檔；
11、將所有更換下來的殘舊件匯集到公司客戶服務中心，并在規定限期內寄回總部沖抵領用的維修零配件。
冷凝器在線清洗設備維修保養工作內容
一、維修保養工作內容
水處理(循環水旁流綜合水處理器)的維修保養：
1）檢查每臺的工作狀態；
2）檢查電動蝶閥及安全閥的工作狀態，
3）檢查電器控制元件的接頭以及連接導線是否緊固，更換損壞的導線以及電器元件；
4）檢查電器元件的運行工作狀態是否正常，相關控制作用是否可靠；
二、維護保養的收費標準
1）如果維修事項發生在我公司的保修時間范圍內且設備損壞是由我公司產品本身的質量問題造成的，一切費用將由我公司承擔。
2）如果維修事項發生在我公司的保修期間內，而維修原因不是由我公司產品質量等本身的原因造成的，我公司將收取相應的成本費。
3）如果維修事項發生時間已經超出了我公司的保修期限，費用協商解決。
三、應急維修時間安排：
自接到須緊急維修的通知，我公司將于2小時內響應。
