主電機功率	11
品牌	力得衛

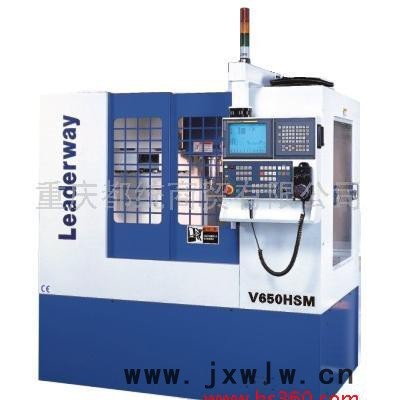

型號	臺灣力得衛立式加工中心V-650

重慶數控機床數控機床 數控機床數控機床 數控機床臺灣力得衛 V-650規 格 參 數

序號	品      名	規     格	數量
01	立式加工中心機	V-650系列	1
02	工作臺規格	770 x 400 ㎜	1
03	軸向行程 X/Y/Z	650 x 410 x 500 ㎜	1
04	軸向位移 X/Y/Z	32/32/24 M/min	1
05	切削速度	1-10 M/min	1
06	換刀時間(T-T/C-C)	3/6 S	1
07	T型槽尺寸	3-18TX125	1
08	主軸錐度	BT40	1
09	皮帶間傳形式	轉速10000rpm	1
10	換刀形式	手臂式	1
11	刀具數量	24工位	1
12	主軸功率	7.5/11KW	1
13	X/Y/Z 軸電機功率	1.2 KW	1
14	無鄰刀最大刀具直徑	125㎜	1
15	有鄰刀最大刀具直徑	82㎜	1
16	全罩式護罩	LDW標準全罩式	1
17	FANUC 控制器	0IMC-PB / 7.2" TFT nomo	1
18	電控類選配	螺旋進給	1
19	電控類選配	剛性攻牙	1
20	傳輸接口	RS232	1
21	MPG型式	移動式MPG	1
22	主軸油冷	主軸冷卻機	1
23	電汽箱空調	熱交換器	1
24	排屑裝置	螺旋式排屑	1
25	主軸吹氣	切削吹氣功能	1
26	主軸氣封裝置	Air Purge	1
27	警示功能	三色警示燈	1
28	照明 (工作燈)	鹵素?zé)?（短臂）
29	機臺顏色	標準色（LDW）
30	機型貼紙	LEADERWAY標準
31	文件類	隨機手冊
32	定位精度	0.005㎜
33	重復定位精度	±0.003㎜
34	機器長/寬/高	3100X1900X2560㎜
35	最大重量	4000KG
36	氣壓要求	6bar
37	電力要求	15KVA

 立式加工中心V-650特性 1、采用國際通行的米漢納鑄鐵具有高剛性高強度及高吸震性。2、主軸均在恒溫控制室中裝配，經過了72小時跑車檢測。軸承為SKF高精度軸承，轉速可達10000rpm；頭部本體上皆有散熱片以獲得高的散熱效果，斜角滾珠軸承可承受大的切削力，故在重切削時表現極為突出。3、導軌為日本THK高阻力線形滑軌，快進速度可達32M/MIN，且提供了很好的潤滑性能。4、寬大的工作臺面,可以容易的加裝第四軸。5、軸向馬達直接與球螺桿同軸轉動，經予拉的球螺桿可有效消除背隙。6、內藏式主軸馬達可消除傳輸震動現象，改善加工紋路且延長刀具壽命。7、BT-40主軸提供高扭力輸出，足夠各種加工需求，采用大口徑軸承確保剛性，配有吹氣簾保護主軸及冷卻系統有效降低熱變位，除完成一般攻鉆外，還可以進行銑削加工，配合夾具減少了多次裝夾造成的誤差。8、床身采高剛性結構設計，承重能力更強，為加工工件的夾具設計留有更富裕的承重空間，且設備更加穩定，精度更加持久。9、采用全球三大控制器廠商中穩定可靠用量最廣的FANUC 0I-MC控制系統。10、主軸及X、Y、Z軸馬達皆采用FANUC公司的交流數字伺服馬達，馬達在低轉速時可產生強大的扭力。11、山型伸縮護罩加強力沖屑裝置不集屑，兩旁均有螺旋排屑裝置。12、ATC之換刀機構采凸輪式換刀，速度快，動作準確，無掉刀現象。配有剛性攻牙兩倍率退刀，攻牙速度快捷。13、全機符合CE歐州安全規范，并符合EMC歐州電磁兼容法規。14、本機臺籍由先進的CAD/CAE電腦輔助系統的運作，宇龍數控技術(上海)有限公司實驗室以電腦模擬的方式測試結構的變形及震動特性，是一臺高品質、高強度立式加工中心機。 主機標準配置1、 控制系統：FANUC 0I-MC                    2、 24支刀儲刀倉3、 擋屑板4、 全密閉護罩5、 主軸冷卻裝置6、 集屑槽7、 程序結束警示燈8、 全套冷卻系統9、 工具箱及工具10、 基礎調整塊11、工作燈12、剛性攻牙裝置13、螺旋排屑裝置14、主軸空氣簾裝置15、自動電源切斷系統16、FANUC 維護說明書  中文                  1本17、 FANUC 操作說明書  中文                 1本18、PC 強電手冊                             1本19、精度檢驗表                              1份20、參數表                                  1份21、集屑水槽                                1套22、工具箱及工具                            1套23、墊鐵                                    1套24、固定塊                                  1個          立式加工中心主要配套件清單

序號	名稱	規格型號	制造廠商
1	床身材質	米漢納鑄鐵	林平（中國）
2	數控系統	FANUC 0iMC	FANUC公司（日本）
3	X、Y、Z軸及主軸馬達	三軸：FANUC交流伺服主軸：FANUC交流伺服	FANUC公司（日本）
4	全自動潤滑系統	定時定量供油系統	振榮公司（臺灣）
5	切削液系統	TPHK4T3-3S	華樂士（德國）
6	換刀機械手結構	滾子齒凸輪換刀機構及U型凸輪換刀機械	臻賞（臺灣）、聖杰
7	氣動系統	SMC氣動元件	MINDMAN（臺灣）
8	機床導軌型式	線性導軌	律廷（臺灣）
9	X、Y、Z軸扭矩限制器		FANUC公司（日本）
10	滾珠絲杠	NSK　C3級	律廷（臺灣）
11	電器元件	傳感器、編碼器　極限開關、近接開關、繼電器感應開關	FANUC公司（日本）巴夫魯（德國）、宏倪FANUC公司（日本）、江東精誠
12	電器控制柜		Fuji(日本)
13	變壓器		順亮（臺灣）/新宇
14	主軸軸承及三軸軸承	SKF　P4級	IBC（英國+臺灣）
15	電器配件		TECHMATION（臺灣）
16	電器柜冷熱交換器		威士頓（臺灣）/波英特/亮溢
17	主軸全封閉冷卻器		威士頓（臺灣）/波英特/亮溢
18	傳動皮帶		固特異（美國）/晉泰
19	面板按鍵		TECHMATION（臺灣）
20	照明工作燈		英門（臺灣）/宏倪
21	電腦潤滑系統		永嘉流遍（中日合資）
22	排屑機		臻優（臺灣）/奧伯龍

   隨機附件清單 1、球型六角扳手                          1套2、起子107-4平口                         1支3、起子107-4梅花                         1支4、起子107-8                             2支5、單孔梅花扳手                          1支6、半圓球頭螺絲含墊片6×12               1袋 5×8袋7、側門鑰匙面板鑰匙、電氣箱鑰匙          1套8、玻璃膠                                1筒9、玻璃膠注射槍                          1支10、零件清冊                             1本11、使用手冊                             1本12、0i-MC操作說明書                      1本13、系統介紹                             1本14、精度檢測表                           1套15、附件說明書                           1套16、參數                                 1本17、維修                                 1本18、炮管                                 1個19、油冷機                               1個20、配重導桿                             1個21、左右下飾板                           1個22、操作箱把手                           1支 前飾板23、手動MPG                              1個 水箱組24、水槍軟壓管                           1包25、傳動箱蓋板                           1個26、油水分離器                           1個27、泵浦                                 1個28、方鐵盒                               1個
