材質	不銹鋼
功率	可定制
類型	立式
適用范圍	膠水粘連封裝，UV油墨紫外線光固化
溫度范圍	室溫+25--500℃
主要用途	烘干
操作方式	手動控制
品牌	科昶
型號	KQ系列
加工定制	是
質量認證	第三方

東莞市科昶檢測儀器有限公司專業生產UV固化爐、隧道爐、工業烤箱、硅橡膠二次硫化烘烤箱 100級/1000級/10000級無塵烤箱、單門烤箱 二門烤箱（分為單控與獨立控制） 四門烤箱（分為單控與獨立控制）防磁防輻射烘烤箱、防氧化烘箱、防爆烘烤箱、高溫爐、真空箱、恒溫恒濕試驗機、冷熱沖擊試驗機、PCT高壓加速試驗機 UV紫外老化試驗機 氙燈老化試驗機等，擅長非標訂制，聯系人：劉小姐18925891556，具體要求來電咨詢。

序號 內容 規 格 說 明

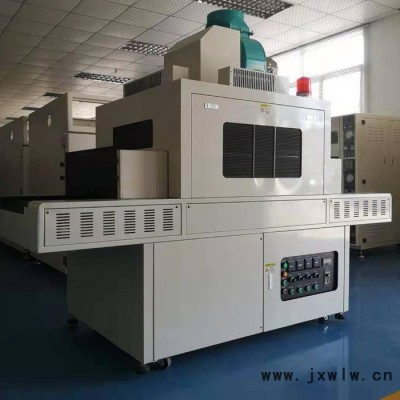

1 本機用途 適用于膠水粘連封裝，UV油墨紫外線光固化
2 電      源 A380V  3φ 50HZ  總功率10KW ;
3 外  尺  寸 參考尺寸：1750*750*1500mm(不包含抽風機高度)詳細尺寸見附件圖紙
4 運 用 尺  寸 有效照射寬400mm，進出料口50mm-150mm可調
5 U V系 統 采用臺灣FQ四線包隔離式安定器系統，安全穩定輸出能量高；
6 U V 燈 管 采用韓國光普進口UV系列燈管，2組燈管，并排45度角立體照射固化；
7 U V 室 UV室采用低溫高能量的設計制作，UV室內控制線均為高溫高壓線材；
8 反 光 燈 罩 專業鋁材開模制作聚光反射罩，采用新型特殊鏡面折射型反射復合板反射，能量比傳統提高 30% 以上 燈罩表面快速散熱
9 輸 送 機 構 輸送機構采用耐高溫防刮花輸送網帶，輸送平穩，速度可調，調節范圍1~8M/min，LED屏數字顯示；
10 材 質 內外采用SS41#鈑金經防銹處理后烤漆,；外部烤漆顏色灰色或黃色，燈箱烤漆顏色黑色；
11 燈 箱 調 節 采用四向調整裝置，刻度顯示，每支燈獨立調節照射角度和距離，固定產品種類后可對調整后燈距進行鎖定；
12 冷 卻 方 式 采用強制氣冷式抽風系統對燈罩進行降溫，UV室壁安裝壁式回風器+配合風機循環散熱,UV室頂部設計供風裝置，供入新鮮空氣到UV室內，出口遮光區設計產品散熱裝置，；
13 U V燈 箱 全包覆式燈箱特殊抽風系統，降低UV室內溫度，減少UV室內空氣污染
14 溫 度 控 制 UV室內安裝感溫儀，對UV室內的溫度，實時監控，超出設定溫度，自動報警，產品動態溫度在60度以下；
15 燈箱底部隔熱 采用特殊冷光石英隔熱鏡，對UV燈發出的熱量隔阻，降低產品表面照射溫度，同時增強UV紫外線的穿透，更好的固化產品；
16 控 制 方 法 獨立點燈開關、點燈運行累時器、點燈完成指示燈、 電源指示燈、電流表，強弱檔位調節，異常報警器，速度數字顯示表（可以顯示生產拉速M/MIN）；
17 安 全 裝 置 漏電段路器檢知、抽風馬達過載保護 、異常緊急停止、控制線路保險絲，合乎國際安全標準；

18 備   注 1、附4m長的電源線，設備說明書及保養手冊；

2、設備保修1年（耗材除外）；

Precation and Maintenance
平日的保養，可使機器運轉更順暢，延長機臺使用年限，提高生產效率.
If ordinarily you have to maintenance this machine, you can make the machine running more smooth, you can to extend the lifetime of the machine, and you can to elevate your produce efficiency.
1．新燈管使用時可能會有一點異味產生是因為新產品關系，點燈約一段時間之后則自動消失，不影響本機之性能.
Odor fume may come out at the atart of a new lamp. But after a time interval they should disappear automatically and then machine is in normal condition.
2．本機蓋頂上，請勿放置任何物品以免影響本機之性能.
Never place anything on top of the machine to avoid affecting the performance of oven.
3．本機視環境需要，要裝上進排風管通到室外.
It would be better to mount both air inlet and outlet ductsfd,and run them to outdoors in order to prevent the ambient temp from rise.
4．本機使用完后先將停止開關ON，僅讓機身繼續送風冷卻燈管以延長燈管之壽命，約過6~8分鐘后自動將電源關閉
Turn on the stop first when finish using the machine and keep blower running about 6~8 minutes to cool off the lamp in order to extend the life of lamp; then automatically turn off the power source.
5．操作時確認抽, 送風馬達之轉向是否與箭頭指示相同，如果方向相反時，務必調整與標示一致之轉向，否則機內溫度過高將無法正常動作.
Be sure that the rotating direction of the blower is the same as indicated by the arrow.If not,please adjust it correctly as arrow sign.Otherwise,machine will not function properly.
6．本機UV室內至少每星期清潔一次，確保機器良好運轉及測試品質之維持.
Clean UV room once a week at least,Be sure function properly and keep test quality.
7．保養時須將總電源隔離關閉.
Cut off main power switch during maintenance.
8．接地線是否脫落.
Check grounding wire is fixed or not.

七、故障排除
Trouble shooting
1．無電源時
 No electric power
(a)檢查總電源開關是否開啟
Check leakage breaker (LCB) test button is pressed
(b)檢查保險絲是否燒毀
check the fuse for control circuit
(c)檢查電源之線路是否接觸不良
Check circuit connection is failure or not
    2．輸送馬達不運轉
Belt not moving
(a)檢查起動，停止開關是否故障
  Chack start/stop switch is failure or not
(b) 檢查繼電器是否故障
  Check relay in good condition
(c)檢查電磁開關是否故障不良
Check magnetic contact switch in good condition
(d)檢查輸送馬達是否故障
Check motor in good condition
(e)檢查輸送馬達啟動電容是否故障
Check capacitor of conveyor motor in good condition
    3．輸送馬達無法調速
Belt can not adjustable speed
(a)檢查速度控制器是否故障
Check speed controller is failure or not
(b)檢查調速電阻是否故障
Check the variable resistance is failure or not
(c)檢查馬達回授信號是否故障不良
Check motor freeback signal in good condition

4．不點燈時
 Poor lighting
(a)檢查UV開關是否故障不良
    Check UV switch in good condition
(b)檢查UV燈管是否故障
    Check UV lamp in good condition
(c)檢查電磁接觸器是否故障不良
  Check magnetic contactor in good condition
(d)檢查安定器是否故障
  Check ballast in good condition
(e)檢查電容器是否故障
  Check condenser in good condition
(f)檢查安培表是否故障
  Check ammeter in good condition
(g)檢查無熔絲開關是否故障

Check no fuse breaker in good condition
