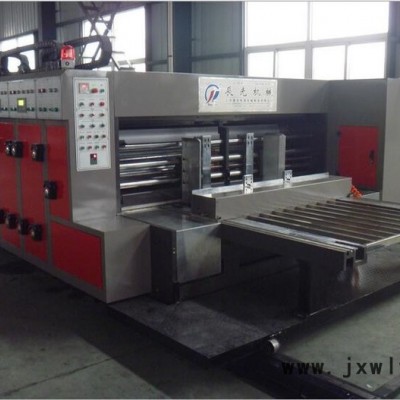

一、 送紙部

送紙工作臺為全組裝式，變形小，臺面小，減小送紙誤差。主機為變頻調節，機器運轉更平穩，更節省電力（可節省15%--30%的電力）。安裝除塵裝置，清潔毛刷。

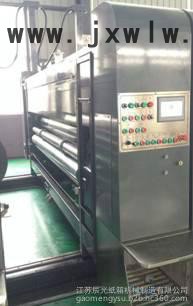

二、印刷部  （墻板厚40mm）

l 版輥

1.外徑為φ455.6mm<含印版>。

2.鋼管表面研磨，鍍硬鉻。

3.做平衡校正，運轉平穩。

4．安裝掛版裝置，裝腳踏開關，方便掛版。

l 印刷下輥

1.外徑為￠147 mm。

2.鋼管表面研磨，鍍硬鉻。

3.做平衡校正，運轉平穩。

4.印刷壓輥間隙刻度盤手動調整，調整范圍0～12 mm。

l 送紙上、下輥

1.上輥：外徑為￠86 mm厚壁鋼管，配三個送紙環。

2.下輥：外徑為￠147 mm厚壁鋼管，表面研磨，鍍硬鉻。

3.送紙輥間隙刻度手動調整，調整范圍0～12 mm。

4．過紙輪采用免工具手動調整。

5**后一組印刷部的輸出部分，帶預壓裝置。

l 網紋輥(海力網輥)

1.外徑為￠191mm。

2.鋼管表面研磨，壓制網紋、鍍硬鉻。

3.做平衡校正，運轉平穩。

4.配合送紙系統氣壓式自動升降裝置。（送紙時網輥下降與印版接觸，停止送紙時網紋輥上升與印版分離）。

5.網紋輥附楔塊式超越離合器，勻墨、洗墨時方便快捷。

6**、二、三色分別為200、250、220目，

l 橡膠輥

1.外徑為￠185 mm。

2.鋼管表面包裹耐磨橡膠，并做平衡校正。

3.橡膠中高特殊研磨，傳墨效果好。

l 相位調整機構

1.行星式齒輪構造。

2.印刷相位采用電動數字式360度調整。（運轉、停止均可調整）

3.手動數字調整橫向位置，調整距離共20 mm。

l 水墨循環

1.氣壓式隔膜泵，自動供墨穩定，操作保養簡單。

2.油墨過濾網，過濾雜質。

3．墨斗方便拆洗。

l 印刷相位、固定裝置

1.氣缸式剎車機構。

2.當機臺分離或調整相位時，剎車機構限制機臺轉動，保持原有齒輪位置固定點。

三、 開槽部

l 壓線裝置

1.軸徑為￠110 mm，表面研磨，鍍硬鉻，移動平穩。

2.做平衡校正，動轉平穩。

3.壓線輪間隙刻度盤手動調整，調整范圍0～12 mm。

l 開槽刀座

1.軸徑為￠156mm，表面研磨，鍍硬鉻，移動平穩。軸的表面需加工有清廢槽。

2.開槽刀寬度為7 mm。

3.合金鋼材質經熱處理研磨齒形開槽刀，硬度和韌性俱佳。

4.合金鋼材質經熱處理研磨雙片式修邊刀，刀鋒利，精密度高。

5.壓線輪，導紙輪、開槽刀座橫移位置，電動調整；開槽刀座橫移結構采用直線導軌導向。移動電機帶電磁剎車，氣動鎖緊定位系統。

6．刀具使用青島恒特利。

l 開槽相位調整機構

1.行星式齒輪構造。

2.開槽相位電動數字式360度調整。（動轉、停止均可調整）

l 箱高調整

1、行星式齒輪構造。

2、開槽箱高電動數字式360度調整。（動轉、停止均可調整）

l 電腦系統

1． 主機前部及開槽部加MCU微電腦，控制印刷部版輥相位，數字電動調整，可儲存訂單等等。

四、主要技術參數

經濟生產速度                                     60張/分

**大進紙尺寸                                     1430*2650mm

**小進紙尺寸                                     320*400mm

**大印刷尺寸                                     1380*2500

適應紙板厚度                                     2-11mm

適應印版厚度                                     4-9mm

版輥軸向位移                                     ±10mm

開槽刀寬                                         7 mm

主電機功率                                       11 KW
