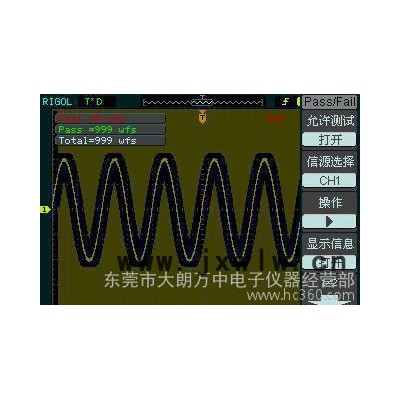

技術規格

帶寬

DS1102E DS1052E DS1102D DS1052D

100MHz 50MHz 100MHz 50MHz

采樣

采樣方式實時采樣等效采樣

采樣率1GSa/s

[1]，500MSa/s

DS1102X DS1052X

25GSa/s 10GSa/s

平均值

所有通道同時達到N次采樣后完成一次波形顯示，N次數可在2、4、8、

16、32、64、128和256之間選擇

輸入

輸入耦合直流、交流或接地（DC、AC、GND）

輸入阻抗1MΩ±2%，輸入電容為18pF±3pF

探頭衰減系數設定1X，5X，10X，50X，100X，500X，1000X

最大輸入電壓

400V（DC+AC峰值、1MΩ輸入阻抗）

40V（DC+AC峰值）[2]

通道間時間延遲（典型值）500ps

水平

采樣率范圍

實時：13.65Sa/s ~1GSa/s

等效：13.65Sa/s ~25GSa/s

波形內插Sin (x) / x

存儲深度

通道模式采樣率

存儲深度

（普通）

存儲深度

（長存儲）

單通道1GSa/s 16kpts N.A.

單通道500MSa/s或更低16kpts 1Mpts

雙通道500MSa/s或更低8kpts N.A.

雙通道250MSa/s或更低8kpts 512kpts

掃速范圍（s/div）

2ns/div-50s/div, DS1102X

5ns/div-50s/div, DS1052X

1-2-5進制

采樣率和延遲時間精確度±50ppm（任何≥1ms的時間間隔）

時間間隔（△T）測量精確

度（滿帶寬）

單次：±（1采樣間隔時間+50ppm×讀數+0.6ns）

>16個平均值：±（1采樣間隔時間+50ppm×讀數+0.4ns）

垂直

模擬數字轉換器（A/D）8比特分辨率，兩個通道同時采樣

靈敏度（伏/格）范圍

（V/div）

2mV/div~10V/div（在輸入BNC處）3

最大輸入

模擬通道最大輸入電壓

CAT I 300Vrms，1000Vpk；瞬態過壓1000Vpk

CAT II 100Vrms，1000Vpk

使用RP2200 10:1探頭時：CAT II 300Vrms

使用RP3200 10:1探頭時：CAT II 300Vrms

使用RP3300 10:1探頭時：CAT II 300Vrms

位移范圍

±40V（250mV/div~10V/div）

±2V（2mV/div~245mV/div）

等效帶寬

100MHz（DS1102D,DS1102E）

50MHz（DS1052D, DS1052E）

單次帶寬

100MHz（DS1102D, DS1102E）

50MHz（DS1052D, DS1052E）

可選擇的模擬帶寬限制

（典型值）

20MHz

低頻響應

（交流耦合，-3dB）

≤5Hz（在BNC上）

上升時間（BNC上典型值，

等效采樣時）

<3.5ns，<7ns分別在帶寬（100MHz，50MHz）上

直流增益精確度

2mV/div~5mV/div，±4%（普通或平均值獲取方式）

10 mV/div~10V/div，±3%（普通或平均值獲取方式）

直流測量精確度

（平均值獲取方式）

垂直位移為零，且N≥16時：

±（直流增益精確度×讀數+0.1格+1mV）

垂直位移不為零，且N≥16時：

±[直流增益精確度×（讀數+垂直位移讀數）+（1%×垂直位移讀數）+0.2

格]。

設定值從2mV/div到245 mV/div加2mV

設定值從250 mV/div到10V/div加50 mV

電壓差（△V）測量精確度

（平均值獲取方式）

在同樣的設置和環境條件下，經對捕獲的≥16個波形取平均值后波形上

任兩點間的電壓差（△V）：±（直流增益精確度×讀數+0.05格）

觸發

觸發靈敏度0.1div ~ 1.0div，用戶可調節

觸發電平范圍

內部距屏幕中心±6格

EXT ± 1.2V

觸發電平精確度（典型值）

適用于上升和下降時間

≥20ns的信號

內部±（0.3div×V/div）（距屏幕中心±4div范圍內）

EXT±（6%設定值+200mV）

觸發位移

正常模式：預觸發（存儲深度/（2×采樣率）），延遲觸發1s

慢掃描模式：預觸發6div,延遲觸發6div

釋抑范圍500ns~1.5s

設定電平至50％（典型值）輸入信號頻率≥50Hz條件下的操作

邊沿觸發

邊沿類型上升、下降、上升+下降

脈寬觸發

觸發條件（大于、小于、等于）正脈寬，（大于、小于、等于）負脈寬

脈沖寬度范圍20ns ~ 10s

視頻觸發

信號制式

行頻范圍

支持標準的NTSC、PAL和SECAM廣播制式，行數范圍是1~525 (NTSC)

和1-625 (PAL/SECAM)

斜率觸發

觸發條件（大于、小于、等于）正斜率，（大于、小于、等于）負斜率

時間設置20ns ~10s4

交替觸發

CH1觸發邊沿、脈寬、視頻、斜率

CH2觸發邊沿、脈寬、視頻、斜率

碼型觸發[2]

碼型類型D0 ~D15選擇H、L、X、、

持續時間觸發[2]

碼型類型D0 ~ D15選擇H、L、X

限定符大于、小于、等于

時間設置20ns ~ 10s

測量

光標

手動模式

光標間電壓差（△V）

光標間時間差（△T）

△T的倒數（Hz）（1/△T）

追蹤模式波形點的電壓值和時間值

自動測量模式允許在自動測量時顯示光標

自動測量

峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、

過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正

占空比、負占空比、延遲1 ? 2、延遲1 ? 2、相位1 ? 2、相

位1 ? 2的測量

注:

[1]采樣率為1GSa/s時，只有1個通道可用。

[2] DS1000D系列邏輯分析儀指標。5

一般技術規格

顯示

顯示類型對角線為145毫米（5.6英寸）的TFT液晶顯示

顯示分辨率320水平×RGB×234垂直像素

顯示色彩64k色

對比度（典型值）150 : 1

背光強度（典型值）300 nit

探頭補償器輸出

輸出電壓（典型值）約3Vpp，峰峰值

頻率（典型值）1kHz

電源

電源電壓100~240 VACRMS，45~440Hz，CAT II

耗電小于50W

保險絲2A，T級，250V

環境

溫度范圍

操作：10℃~+40℃

非操作：-20℃~+60℃

冷卻方法風扇強制冷卻

濕度范圍

+35℃以下：≤90％相對濕度

+35℃~+40℃：≤60％相對濕度

海拔高度

操作3,000米以下

非操作15,000米以下

機械規格

尺寸

寬303毫米

高154毫米

深133毫米

重量

不含包裝2.3千克

含包裝3.5千克
