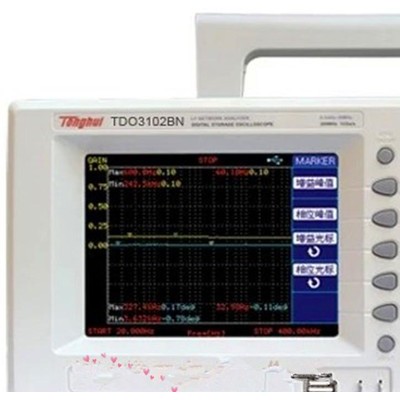

TDO3062BN數字存儲示波器

性能特點

■ **高掃頻范圍0.1mHz~10MHz

■ 增益指標分為線性增益和對數增益以適應不同需求

■ 掃頻模式豐富，有對數掃頻、線性掃頻、手動掃頻、自動掃頻等多 種模式可供選擇

■ 掃描點數范圍：50~250，可以滿足不同的掃描精度

■ 豐富的光標測量功能：手動光標、自動光標、追蹤光標以及峰值光標

■ 自動校準功能

■ 支持中英文顯示界面

■ 外部支持BMP位圖和CSV文件存儲

■ USB Host接口，支持U盤存儲，并可通過U盤進行軟件升級

■ PRINT按鍵直接將屏幕圖像（BMP）存儲于U盤

■ USB Device接口和RS232C，用于儀器的遠程鏈接

■ 5.6’TFT LCD液晶顯示器，顯示更加清晰，提供多種界面色彩選擇

■ 彈出式菜單顯示，用戶操作更方便、直觀

■ 豐富的顯示功能：增益曲線縮放、增益曲線平移、相位曲線縮放、 相位曲線平移、增益或相移曲線單獨顯示、復位等

應用領域

■ 大專院校實驗室及培訓中心

■ 研發部門設計與調試

■ 維修及售后服務

簡要介紹

TDO3000BN系列低頻網絡分析儀具備卓越的性能、強大而又豐富的功能和小巧的體積。作為新一代的便攜式中低價位普及型產品，本產品仍然提供了許多中**DSO具備的測量能力，使您以極低的成本便能達到所需的測量目的。

本系列產品提供10MHz、20MHz和40MHz三種頻率帶寬選擇，標準配置的多種先進特性將使您的測量過程更加方便快捷，如豐富的掃描模式、光標和參數測量、靈活的顯示控制、多種通訊接口等。

卓越的信號觀察能力，觀察信號更清晰

TDO3000BN系列使用明亮、清晰的分辨率為320 × 234點陣的5.6英寸彩色TFT LCD顯示器，您幾乎可以從任何角度快速地觀察信號。與需要一直打開菜單的傳統示波器不同，TDO3000BN的整個5.6英寸顯示屏可以根據需要用于波形顯示。單鍵MENU ON/OFF可在更大的顯示區域看到更多信號信息，選擇關閉菜單時可增加接近25%的顯示面積。

圖1 打開菜單時的波形顯示 圖2 關閉菜單時的波形顯示

顯示控制：增益曲線縮放，增益曲線平移，相位曲線縮放，相位曲線平移，增益或相移曲線單獨顯示，復位等?？梢钥吹酶逦鼫?zhǔn)確。

延遲掃描模式可以同時查看整體信號和信號細節

有力助手，方便快捷的功能選擇使您的工作更加簡單。

靈活的起止頻率和掃描點數

起止頻率可以根據您的需要有針對性地進行測量。

運行控制

RUN/STOP模式: 可連續觀察網絡電路的頻譜特性，尤其適用于觀察頻譜的穩定性。SINGLE模式: 單次掃描。

手動掃頻

除了連續掃描和單次掃描這兩種自動掃描方式外還提供了另外一種掃描方式：手動掃頻。手動掃頻可以根據需要進行定點掃頻，也可以手動調節掃描速度，看得更清晰。

不同的增益顯示方式

增益顯示方式分為線性顯示和對數顯示，您可以根據需求和習慣進行選擇。

圖 4 增益對數顯示形式 圖 5 增益線性顯示形式

多種光標設定

提供峰值光標，手動光標和追蹤光標，使測量更方便更清晰。

更多功能

不同的耦合方式

針對不同掃描信號，您可以選擇不同的耦合方式：交流耦合，直流耦合

測量數據保存功能

提供測量曲線的BMP圖像保存以及CSV格式的數據保存。

自校正和快速校正

自校正針對通道采集延時誤差進行測量?jī)x器系統誤差校正，快速校正針對

測量負載線所產生的誤差進行測量校正。

靈活的人機對話方式

多種數據通訊方式

儀器提供了多種接口供您選擇。USB HOST可將圖形文件（BMP位圖、CSV文件格式）存儲于USB盤上，或直接使用PRINT鍵 將屏幕圖像（BMP）或者波形數據（CSV）存儲于U盤。USB DEVICE和RS232C用于與計算機系統的通訊，以便于對儀器進行控制或用于波形數據傳輸。

型號命名方法/3000 系列制造廠特征符

TDO 3 10 2 B N

帶網絡分析儀功能

B:實時取樣率 1Gsps 輸入通道數信號帶寬 06: 60MHz 10:100 MHz 20:200 MHz

TDO3000BN 系列

技術參數

TDO3000A/B 系列

TDO3000AS/BS系列
